ФАКЕЛ-3М1

Устройство индикации наличия факела в топке котла ФАКЕЛ-3М1 (ФАКЕЛ 3М1)

ТУ 25-7514.0180-93

Устройство Факел-3М1 предназначено для оснащения всех типов пылеугольных и газомазутных котлов технологической защитой подачи резервного топлива в топку котла.
Факел-3М1 используется в схеме технологической защиты, действующей на останов котла при погасании факела в топке.

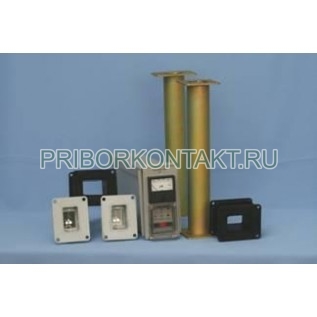

Конструктивно Факел-3М1 состоит из сигнализатора и двух фотодатчиков, соединенных линиями связи. Для монтажа фотодатчиков в комплект поставки включен комплект монтажных частей. Конструкция имеет пылезащитное и вибропрочное исполнение.
По устойчивости к воздействию температуры и влажности окружающего воздуха
Факел-3М1 соответствует группе исполнения В4 по ГОСТ 12997-84, но датчик рассчитан для работы при температуре от 5 до 80 °С.

Факел-3М1 работает по принципу контроля пульсаций пламени оптического диапазона длин волн в топке котла при сгорании топлива.
Частота пульсаций факела фоточувствительными элементами фотодатчика преобразуется в электрический сигнал, который поступает в сигнализатор. При снижении частоты пульсаций ниже порогового значения устройство обеспечивает световую сигнализацию и коммутацию внешнего исполнительного реле, имеющего две группы переключающих контактов. Кроме того, устройство осуществляет самоконтроль линий связи и имеет индикацию исправности линий связи.

Напряжение питания – 220 В (+10, - 15) % частотой 50 Гц.
Мощность потребляемая от сети – не более 15 ВА.
Диапазон рабочих частот пульсаций пламени 3-9 Гц.
Область спектральных характеристик фотодатчиков – в диапазоне длин волн
от 0,4 до 1,1 мкм.
Минимальный порог срабатывания фотоприемников по освещенности – не более 2 лк.
Кратность изменения уставки срабатывания не менее 5.
Нагрузка выходного реле – активно-индуктивная цепь постоянного тока с параметрами:
- сила тока не более 0,5 А;
- напряжение не более 220 В;
- t - не более 0,015 с.
Длина линии связи между каждым фотодатчиком и сигнализатором – до 150 м.
Габаритные размеры:
сигнализатора – 350 х 100 х 180 мм;
фотодатчика – 125 х 80 х 100 мм.
Масса:
сигнализатора – не более 3,35 кг;
фотодатчика – не более 1,0 кг;
комплект монтажных частей – не более 6,0 кг.

Пример записи при заказе и в технической документации другой продукции:
«Устройство индикации наличия факела в топке котла Факел-3М1,
ТУ 25-7514.0180-93».
