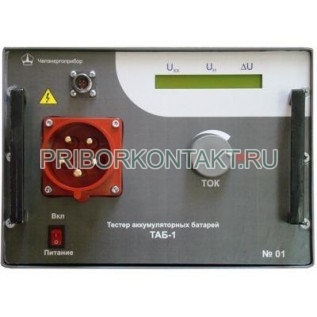

Тестер аккумуляторных батарей ТАБ-1

ТАБ-1

Тестер аккумуляторных батарей ТАБ-1 (ТАБ 1, ТАБ1)
Прибор для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1
Прибор для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1 (далее прибор ТАБ-1) предназначен для проверки напряжения аккумуляторных батарей (АБ) при толчковых токах согласно п. 27.2 РД 34.45-51.300-97 "Объем и нормы испытаний электрооборудования".

Прибор выполняет следующие операции:
* Измерение напряжения АБ на холостом ходу.
* Нагружение АБ током предварительно установленной силы длительностью 0,3 с.
* Измерение напряжения АБ под нагрузкой.
* Вычисление разности напряжений (просадки).

Прибор имеет встроенный знакосинтезирующий жидкокристаллический индикатор (дисплей), на котором отображаются ток нагрузки и результаты измерений в численном виде.
Управление установкой тока и запуском процесса нагружения в приборе ТАБ-1 осуществляется рукояткой энкодера, установленного на лицевой панели.
Прибор питается от испытываемой аккумуляторной батареи постоянным током напряжением (220 +10/-40) В.

Прибор предназначен для эксплуатации в следующих условиях:
* Температура окружающей среды 10...35°C.
* Относительная влажность воздуха, не более 80% при 25°C.
* Атмосферное давление 84...106,7 кПа.

Технические характеристики
Прибор ТАБ-1 обладает следующими характеристиками:
* Диапазон измерения напряжений 100...240 В.
* Предел допускаемой основной приведенной погрешности измерения напряжений +0,5 %.
* Диапазон задания тока через АБ при UАБ=190 В 0...816 А.
* Относительная погрешность установки тока 10 %.
* Время нагружения 0,3 с.
* Масса без соединительных проводов и разъемов, не более 13,5 кг.
* Габариты прибора 200х280х400 мм.
* Длина соединительных проводов, не менее 3 м.
