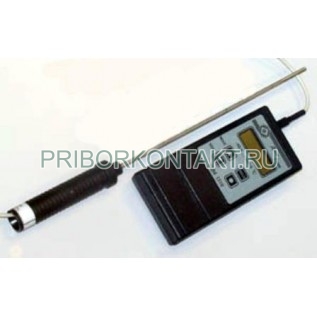

Термометр ТЦМ 1510

Измеритель температуры ТЦМ 1510 (ТЦМ-1510, ТЦМ1510)

Термометры предназначены для измерений температуры различных неагрессивных жидких, твердых и газообразных сред в диапазоне температур от минус 50 °С до 1200°С (см. табл.3) посредством погружения ПТ в измеряемую среду и для контактных измерений температуры поверхностей в диапазоне от 0 °С до 500 °С.

ОБЛАСТИ ПРИМЕНЕНИЯ

Термометры могут применяться при научных исследованиях, в различных технологических процессах нефтяной, химической и других отраслях промышленности, при производстве продуктов питания, ветеринарии, в быту.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.1 Масса и габаритные размеры ИБ термометров должны соответствовать данным, приведенным в табл.1.

3.2 Длина соединительного кабеля между корпусом ИБ и ПТ должна быть не менее 1,0 м.

3.3 Питание термометра осуществляется с помощью батареи типа «Крона». По требованию заказчика возможна замена батареи адаптером сети.

3.4 Пределы допускаемых значений основной приведенной погрешности измерений температуры должны соответствовать значениям, приведенным в табл. 2. Величина погрешности для термометров с поверхностными термопреобразователями соответствует следующим условиям: теплообмен с окружающей средой – естественная конвекция; усилие прижима – 5…15 Н; параметр шероховатости поверхности Ра - от 0,25 до 0,32 мкм.).

Примечание. Жирным шрифтом указаны НСХ ПТ при его стандартном исполнении.

3.5 Габаритные размеры погружаемых и поверхностных ПТ и их обозначения должны соответствовать данным, приведенным в табл. 3.

3.6 Время установления рабочего режима ИБ - не более 15 сек.

3.7 Показатель тепловой инерции ПТ: при измерениях в жидкой среде - не более 20 сек, при измерениях в газообразной среде - не более 45 сек, при измерениях температуры поверхности - не более 20 с.

3.8 Термометры устойчивы и прочны к воздействию температур от 5°С до 50 °С и устойчивы и прочны к воздействию влажности 85% при температуре 35 °С ( группа исполнения В4 по ГОСТ 12997).

3.9 Термометры прочны к воздействию температуры от минус 50°С до 70°С.

3.10 По защищенности от воздействия твердых тел и воды термометры соответствуют степени защиты IP40 по ГОСТ 14254-80.

3.11 Термометры в транспортной таре обладают прочностью к следующим механическим нагрузкам:

- к воздействию ударной тряски 80 ударов в минуту, среднеквадратическим значением ускорения 98 м/сек? и продолжительностью воздействия 1 час;
- ударам при свободном падении с высоты 100 мм.

3.12 Термометры в транспортной таре обладают прочностью к воздействиям:
температуры - от минус 50 °С до 70 °С;
воздушной среды с относительной влажностью (95±3)% при 35 °С.

3.13 Средняя наработка термометров на отказ - не менее 1000 ч при доверительной вероятности 0,8.

3.14 Средний срок службы термометров –5 лет.
