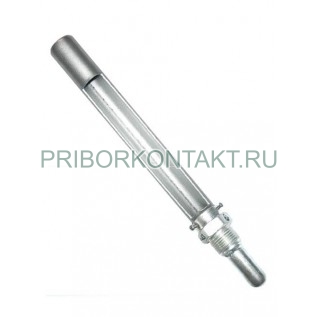

Оправа защитная металлическая прямая ОТП

Также это изделие может называться: оправа 0ТП, frame otp.

ОТП оправа защитная металлическая прямая применяется для монтажа и защиты от механических повреждений стеклянного корпуса термометров.

Технические характеристики оправы ОТП:

Диаметр верхней части - 25 мм.

Диаметр нижней части - 18 мм.

Длина верхней части - 215 мм; 265 мм.

Длина нижней части:

- при длине верхней 215 мм - 63 мм; 100 мм; 160 мм; 250 мм; 400 мм; 630 мм;

- при длине верхней 265 мм - 63 мм; 100 мм; 160 мм; 250 мм; 400 мм; 630 мм; 1000 мм.

Рабочее давление оправы ОТП:

- при температуре до 200° С - не более 6,3 МПа;

- при температуре от 200° С до 500° С - не более 3,5 МПа.

Резьба для установки - М27×2.

Защитные оправы ОТП изготавливаются из стали. Верхняя часть оправ (чехол) имеет окно для визуального наблюдения шкалы термометра. Нижняя часть оправ (карман для погружаемой части термометра) сварная, состоящая из резьбового штуцера и цельнотянутой завальцованной трубки.

Для монтажа защитных оправ ОТП в трубы разных диаметров используют бобышки. После закрепления оправы смотровое окно устанавливается в необходимом направлении. Для снижения теплосопротивления кольцевой зазор между термометром и внутренней стенкой нижней части оправы заполняют теплопроводящим материалом.

Предприятие-изготовитель предоставляет гарантию соответствия изделий оправы ОТП всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
