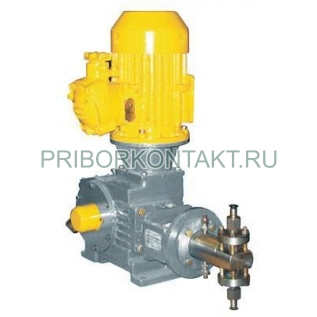

Насос дозирующий НД-4

нд-4

Насос дозирующий нд-4 , нд4, нд 4.
Импульсная дозирующая перекачка жидкостей, в
том числе агрессивных, в соответствии с
управляющим электрическими сигналами
Применяется в сочетании со следящей
автоматикой, в системах одоризации газа на
ГРС. Может использоваться и как основной
дозирующий насос подачи одоранта в
газопровод, и как насос подкачки одаренте в
системе автоматической дозаправки
существующих автоматизированных
одоризационных установок.
НД-4
Возможно применение в других отраслях народного хозяйства, где требуется
подача небольших, определенныхдоз необходимой жидкости.
От существующиханалогов отличается более высоким выходным давлением
подаваемой жидкости (до 1,2 мПа)
в составе насоса находится электромагнит во взрывозащитной оболочке; который преобразует
электрический сигнал управления в усилие электромагнита, перемещающего плунжер насоса.
Импульсная подача сигналов управления обеспечивает работу насоса.
Насос предназначен для эксплуатации в условиях:
- с температурой окружающей среды от -ЗООС до + 500С
- относительной влажности 95 % при температуре +З50С
Технические характеристики
Название пара метров Значение параметра
Рабочая среда жидкость, возможно агрессивная, очищенная
Условный проход Ду, мм 6
Условное давление Ру, МПа 6,4
Давление перепада, МПа 1,2
Вид управляющего электрического сигнала
Постоянный ток U-24 В; 1=2,5А подается импульсами тах.
рабочая частота подачи импульсного сигнала - 2 раза в 1 сек.
Проиэводительность за 1 импульс, см' 2
Масса, кг 14
Габаритные размеры, мм 0240-280
Рабочее положение вертикальное
