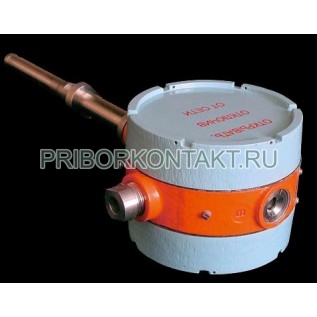

Сигнализатор ультразвуковой УСУ-1 (800мм)

УСУ-1 (800мм)

Ультразвуковой сигнализатор уровня УСУ-1 (800мм) УСУ1, УСУ 1 , YCY1, YCY-1, YCY 1
Сигнализаторы предназначены для контроля уровня жидкости в открытых или закрытых, находящихся под давлением емкостях в технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслях промышленности, а также могут быть использованы в качестве индикатора наличия (отсутствия) жидкости в контролируемом объеме.

Возможно использование в сосудах-бочках торцевых уплотнителей типа «Тандем».

Контролируемая жидкость: нефть и ее легкие фракции, вода и любые другие жидкости, не формирующие отложений на материале чувствительного элемента и не разрушающие его.

Сигнализатор соответствует всем требованиям, изложенным в «Общих правилах для взрыво-пожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-170-97 и допускает эксплуатацию во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей газов и паров с воздухом, отнесенных к категории МС и температурной группе Т5 (ГОСТ 12.2.020-76).

Со следующего года планируется выпуск сигнализаторов уровня УСУ-1 для контроля уровня жидкости в емкостях на нескольких точках (от 2-х и более).


СИГНАЛИЗАТОР ОБЕСПЕЧИВАЕТ:
индикацию наличия поданного напряжения питания;
индикацию моментов достижения (превышения, снижения) заданного уровня;
коммутацию электрической цепи при достижении (превышении или снижении) контролируемого уровня для информационной связи с другими приборами.

Сигнализатор не содержит материалов и источников излучения, оказывающих вредное влияние на окружающую среду и здоровье человека.


ПРИНЦИП ДЕЙСТВИЯ

Принцип действия сигнализатора основан на изменении параметров ультразвукового эхо-сигнала чувствительного элемента сигнализатора при погружении в жидкость.При положении уровня жидкости выше чувствительного элемента сигнализатора, оптический индикатор сигнализатора излучает свечение желтого цвета, цепь контактов сигнализатора разомкнута.
При положении уровня жидкости ниже чувствительного элемента сигнализатора, оптический индикатор сигнализатора излучает свечение синего цвета, цепь контактов сигнализатора замкнута.


Материал сигнализатора, контактирующий с контролируемой средой 12Х18Н10Т ГОСТ 19941-81 и 12Х18Н9Т-В ТУ14-1-3957-85.

Сертификат взрывозащиты: ЦС ВЭ ИГД 2001.С263 от 24.12.2001 г.

Гигиенический сертификат: 52.НЦ1- 5.944.n.1863.12.00 от 13.12.2000 г.

СРЕДНЯЯ НАРАБОТКА НА ОТКАЗ: не менее 10 000 ч

СРЕДНИЙ СРОК СЛУЖБЫ, не менее: 12 лет
