Сигнализатор автоматический универсальный УАС-1-5

УАС-1-5

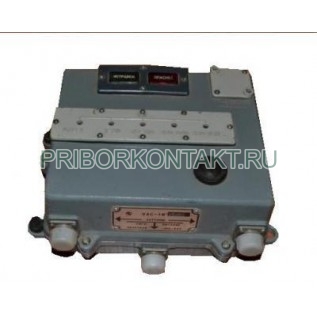

Сигнализатор универсальный автоматический УАС-1-5

Также это изделие может называться: УАС 1 5, УАС15, УАС1-5, УАС1 5, uas-1-5, uas 1 5, uas15, yac-1-5, yac 1 5, yac15.

УАС-1-5 сигнализатор универсальный автоматический предназначен для предупреждения световыми и звуковыми сигналами персонала, обслуживающего передвижные механизмы с выносным стреловым оборудованием, о приближении частей механизма на опасное расстояние к проводам линий электропередачи (ЛЭП) переменного тока с напряжением от 220 В до 750 кВ.

Сигнализаторы УАС-1-5 используются в грузоподъемных механизмах: КС-3571, КС-3572, КС-3576, КС-3577, КС-2573.

Технические характеристики УАС-1-5:

Частота автоконтроля - от 0,5 Гц до 2 Гц.

Потребляемый ток - не более 3 А.

Питание изделия УАС-1-5 осуществляется от бортовой сети механизма напряжением как 12 В так и 24 В с колебаниями номинального значения от 10,8 В (21,6 В) до 15 В (30 В).

Допустимый ток через контакты для внешней сигнализации и исполнительных устройств при напряжении 30 В - не более 5 А.

Расстояние от стрелы механизма при срабатывании сигнализации ОПАСНО до ближайшего провода линии электропередачи напряжением:

- от 0,22 кВ до 1 кВ - 3 м;

- от1 кВ до 20 кВ - 4 м;

- от 35 кВ до 110 кВ - 8 м;

- от 15 кВ до 220 кВ - 10 м;

- от 330 кВ до 750 кВ - 18 м.

Частота следования сигнала исправности УАС-1-5 - от 0,5 Гц до 2 Гц.

Прибор оснащен автоматической проверкой работоспособности в целом, включая проверку целостности антенных кабелей и схемы с выдачей сигнала ИСПРАВЕН. При неисправности какого либо узла прибора или нарушения целостности цепи антенного блока выдаются непрерывные световой и звуковой сигналы опасности.

Габаритные размеры:

- усилительно исполнительного блока - не более 267×217×119 мм;

- антенны - 265×130×41 мм.

Масса - не более 4 кг.

Принцип действия прибора основан на регистрации электрической составляющей электромагнитного поля ЛЭП антенными датчиками емкостного типа.

Сигнализатор УАС-1-5 может работать в 3 режимах:

- режим исправности;

- режим неисправности;

- режим опасности.

Условия эксплуатации УАС-1-5:

Температура окружающего воздуха - от -40° С до +55° С.

Относительная влажность при +40° С - до 95%.

Вибрационная нагрузка:

- частотой - 50 Гц;

- ускорением - 100 м/с².

Ударная нагрузка с ускорением - 100 м/с².

Допускаемый ток через контакты, предусмотренные для подключения внешней сигнализации и исполнительных устройств, составляет 5 А при напряжении 30 В.
