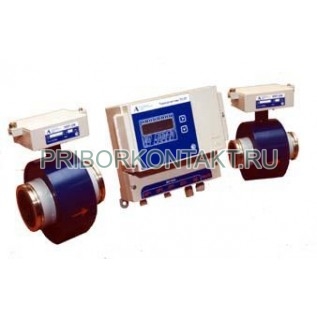

Теплосчетчик ТС-07, ТС 07, ТС07 с импульсным входом (трехканальный)
для закрытих систем

Dy, мм20, 32, 40, 50, 80, 100, 150, 200



НАЗНАЧЕНИЕ

Теплосчетчик ТС-07 предназначен для измерения, индикации, регистрации, архивирования и передачи на внешние устройства информации о количестве и других параметрах тепловой энергии и теплоносителя, полученного потребителем, в открытых и закрытых системах тепловодоснабжения с установкой одного или двух первичных преобразователей расхода.

Дополнительный вход «счетчик» предназначен для подключения счетчика с импульсным выходом, обеспечивает интегрирование, индикацию и архивирование прошедшего через счетчик объема жидкости.


ОБЛАСТЬ ПРИМЕНЕНИЯ

Коммерческий учет тепловой энергии в жилых, общественных, коммунально-бытовых зданиях и промышленных предприятиях при учетно-расчетных или технологических операциях.

Теплосчетчики ТС-07 предназначены для эксплуатации в системах теплоснабжения со следующими параметрами теплоносителя:
вид теплоносителя - вода сетевая по СНиП 2.04.07-86 «Тепловые сети»;
диапазон давлений - от 0.1 до 2.5МПа (1...25кГс/см2);
диапазон температур - от 5 до 150 °С;
разность температур в прямом и обратном потоках от 5 до 145 °С.


ТЕПЛОСЧЕТЧИК ОБЕСПЕЧИВАЕТ:
автоматическую самодиагностику (фиксирует нарушение работы системы теплоснабжения и собственных узлов, а также время отключения питания прибора от сети, регистрируя тем самым несанкционированное вмешательство в процесс измерения тепловой энергии);
преобразование объемного расхода в массовый и вывод на матричный четырехстрочный индикатор с подсветкой следующих параметров:
массового расхода теплоносителя в каждом измерительном канале (число измерительных каналов - два) т/ч,
тепловой мощности, ГДж/ч (Гкал/ч),
текущего времени (минуты, часы) и даты (год, месяц, число),
время наработки, час,
кода ошибок (нештатных режимов работы),
массы теплоносителя нарастающим итогом по каждому измерительному каналу, т,
количества тепловой энергии нарастающим итогом по каждому измерительному каналу, ГДж (Гкал),
текущей температуры в каждом измерительном канале, °С,
текущего избыточного давления, МПа,
суммарного объема (нарастающим итогом) холодной или горячей воды V3, если к каналу «счетчик» подключен расходомер-счетчик с импульсным выходом или счетчик с герконом с ценой импульса 0,1 м3 или 1 м3;
вычисление и архивирование итоговых параметров теплоносителя в подающем и обратном
трубопроводах (массы теплоносителя, количества тепловой энергии, средней температуры, минимального давления) и вывод их значений по интерфейсу RS-232 непосредственно на принтер без дополнительных устройств или внешнюю ЭВМ по специальной программе пользователя «teplo 07»:
суточный архив - за любой день из 365 предыдущих суток с дискретностью 1 час;
месячный архив - за любой из 11 предыдущихмесяцев с дискретностью 1 сутки;
сохранение текущих и суммируемых параметров за время не менее одного года в течение не менее 10 лет при отключении питания;
измерение и вычисление параметров теплоносителя при инверсном направлении потока, в «летнем» режиме горячего водоснабжения, без переустановки ППР и подаче теплоносителя по подающему или по обратному трубопроводу;
возможность программирования температуры холодной воды (трубопровод подпитки) с клавиатуры теплосчетчика.

Первичные преобразователи расхода ППР, в составе теплосчетчика, не требуют дополнительной фильтрации теплоносителя, не чувствительны к взвесям и пузырькам воздуха. В качестве материала футеровки применен термопластичный материал из разряда суперконструкционных полимеров, что обеспечило высокую эксплутационную температуру - до 220 °С длительно, очень высокую стойкость к воздействию химических агрессивных растворителей, высокую твердость и жесткость, коэффициент линейного расширения не более 25*10-6К-1 (близкий к металлам), низкое влагопо-глощение - не более 0,02%. Вышепе-речисленые свойства материала в совокупности с глянцевой поверхностью измерительного канала и идеальным положением электродов обеспечили гарантированное получение высоких эксплутационных характеристик ППР.

Теплосчетчики ТС-07 могут объединяться в автоматизированную систему комплексного учета воды и тепла АСКУВиТ, которая обеспечивает измерение и вывод на экран ПК (по запросу оператора) итоговых и текущих параметров теплоснабжения или теплопотре-бления, холодного и горячего водоснабжения, температуры наружного воздуха или температуры воздуха в помещении, а также регистрацию параметров работы тепловых узлов и входящих в них измерительных приборов.


КОМПЛЕКТНОСТЬ ПОСТАВКИ
тепловычислитель ТВМ;
один или два первичных электромагнитных преобразователя объемного расхода теплоносителя ППР-7;
комплект термопреобразователей сопротивления платиновых для из мерения температур КТСПР-001;
по заказу потребителя два датчика давления типа ДДЦ для измерения давления в подающем и обратном трубопроводах;
по заказу потребителя теплосчетчик ТС-07 комплектуется программой «Тепло-07» (компактдиск) для дистанционного считывания архивных данных на внешнюю ЭВМ как по каналу RS232, так и через модем по телефонным линиям общего назначения с возможностью графического представления информации для быстрого анализа возможных нештатных ситуаций.


ТОЧНОСТНЫЕ ХАРАКТЕРИСТИКИ

По точностным характеристикам теплосчетчик полностью соответствует требованиям к классу 4 по МИ 2164-91 и рекомендациям «OIML R72. HOT WATER METERS».

Предел допускаемой основной относительной погрешности теплосчетчиков при измерении массы теплоносителя:
± 2% от измеренной величины в относительном диапазоне измерения датчиком Gmin/Gmax =1:150

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Минимальная разность температур, °С .............................................5
Относительный диапазонрасходов Gmin/Gmax .............................1:150
Потребляемая мощность, не более, Вт.............................................30
Габаритные размеры ТВМ ...........................................................260х211х115

С габаритными и присоединительными размерами ППР7 можно ознакомиться в разделе «Ряд измерительных преобразователей расхода электромагнитных ИПРЭ-7 (ИПРЭ-7т)»
