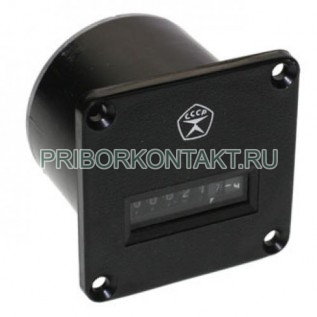

Счетчик времени наработки СВН-2-02

Также это изделие может называться: СВН202, СВН 2 02, cbh-2-02, cbh202, cbh 2 02, svn-2-02, svn202, svn 2 02.

СВН-2-02 cчетчик времени наработки предназначен для учета времени работы оборудования, агрегатов, машин.

Счетчики СВН-2-02 состоят из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.

Технические характеристики СВН-2-02:

Габаритные размеры - не более 60×60×56 мм.

Напряжение питания постоянного тока - от 21,6 В до 30 В.

Потребляемая мощность - 0,5 Вт.

При включении питания электронный блок формирует разнополярные электрические импульсы:

- длительностью - 31 мс;

- амплитудой - не менее 4 В;

- периодом следования импульсов одноименной полярности - 2 с.

СВН-2-02 сохраняет работоспособность после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования 15±1 с токовой нагрузки от 40 А до 50 А:

- спадающих по экспоненте с постоянной времени 1 мс, при внутреннем сопротивлении источника импульсов 2 Ом - 160±2 В;

- спадающих по экспоненте до 14 В в течение 0,4 с при внутреннем сопротивлении источника импульсов 1 Ом - 90±2 В.

- спадающих по экспоненте с постоянной времени 1 мс при внутреннем сопротивлении источника импульсов 5 Ом - (-150±2) В.

Допустимое значение погрешности счетчика времени СВН-2-02:

- в нормальных климатических условиях - ±0,2%;

- при воздействии механических и климатических факторов - 0,5%.

Система питания счетчика - двухпроводная.

Емкость отсчетного устройства - 99 999,9 ч.

Счетчик монтируется на приборных щитах толщиной - до 10 мм.

Средний ресурс счетчика - 10 000 ч.

Средний срок службы - 10 лет.

Средняя наработка до отказа СВН-2-02 при равномерной выработке ресурса за срок службы:

- в нормальных климатических условиях - 39 000 ч;

- в условиях эксплуатации по ТУ - 32 000 ч.

Масса счетчика - не более 120 г.

Импульсы подаются на шаговый двигатель, ротор которого поворачивается в такт каждому импульсу. Это вращение через редуктор передается на первый барабанчик, который за час делает один оборот. Затем через три перевода на второй барабанчик, третий, четвертый и т.д. Цифра на втором барабанчике означает количество целых часов, на третьем - десятки часов, на четвертом - сотни часов и т.д.

Условия эксплуатации:

Температура окружающей среды - от -60° С до +55° С.

Относительная влажность при температуре (+40±2)° С без конденсации влаги внутри корпуса - от 95% до 98%.

Счетчик прочен к кратковременным от 2 ч до 4 ч:

- повышениям температуры - до +65° С;

- циклическим изменениям температуры - от +50° С до +65° С.

Счетчик моточасов СВН-2-02 виброустойчив и вибропрочен:

- на частотах - от 5 Гц до 100 Гц;

- при ускорении - до 50 м/с².

Счетчик прочен к ударным нагрузкам:

- с ускорением - до 150 м/с²;

- при количестве ударов - 10 000.

Для установки необходимо:

- вставить счетчик в отверстие на щите и закрепить с помощью скобы и двух гаек;

- присоединить провода питания к штекерам, входящим в комплект поставки;

- надеть штекера на контакты основания счетчика в соответствии с указанной полярностью.

При правильном подключении на СВН-2-02 должно подаваться напряжение питания одновременно с напряжением питания на объект.
