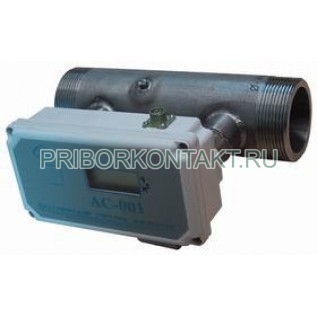

АС-001 Dn-25

АС-001 Dn-25

Cчетчики жидкости АС-001 (счетчики воды) обеспечивают работоспособность на воде, характеристики которой соответствуют ГОСТ Р 51232-98 или СниП 2.04.07 или на теплофикационной воде.
Счетчики жидкости АС-001 нормально функционируют при содержании в измеряемой среде газовых пузырей или механических примесей размером не более 0,2 мм с объемной концентрацией, не превышающей 1%.
Пределы допускаемой основной относительной погрешности измерений объема, %, в диапазоне расходов:
от Fмакс до Fпер ±1
от Fпер до 0,01 Fмакс ±2
от 0,01 Fмакс до Fмин ±4
Пределы основной относительной погрешности измерения времени, не более, % ±0,1
Потеря давления счетчика жидкости акустического при максимальном расходе, не более, МПа
для Dу 15—32 мм 0,05
для Dу 40—80 мм 0,01
Для счетчиков с Dу = 15...32 мм требований к прямым участкам не предъявляется.
Для счетчиков с Dу = 40.. .80 мм должен быть обеспечен прямой участок длиной не менее 3-5 Dу до счетчика и не менее 2 Dу после него.
Исполнения счетчиков жидксти АС-001:
По способу представления информации: – с частотным выходом (Г);
с частотным выходом и ЖК-индикатором (Д);
с выходом на ЭВМ через интерфейс RS-485 (Ж);
с выходом на ЭВМ через интерфейс RS-485 и ЖК-индикатором (И).
По назначению измеряемой жидкости и системе, в которой используется счетчик:
для системы холодного и горячего водоснабжения (В);
для системы теплофикации (Т).
По способу питания:
от литиевой батареи типа LS 33600 (Р);
от источника постоянного тока с напряжением 7–12 В (С).
По температуре измеряемой жидкости:
5 до 90° С (А);
от 5 до 150° С (Б).
По направлению потока и указывающей его стрелки относительно ЖКИ-индикатора:
правое (П);
левое (Л).
Питание от литиевой батареи
– напряжение, В 3,6
– емкость, А•ч 16
Срок службы от одной батареи, не менее, лет
для исполнения В 4
для исполнения Т 10
Длина линий связи между счетчиком и приемным устройством (при частотном выходе), м до 200
Выходной частотный сигнал
амплитуда, не более, мА 20
частота, Гц 0–250
Срок службы, лет, не менее 25
Счетчики жидкости АС-001 устойчивы к воздействию температуры окружающего воздуха от минус 10 до +70°С (исполнение Г и Ж), или от 0 до +50°С (исполнение Д и И).
Cчетчики жидкости АС-001 устойчивы к воздействию относительной влажности окружающего воздуха до 98% при температуре 35°С и более низких температурах без конденсации влаги.
Межповерочный интервал – 4 года.
Счетчики жидкости акустические АС-001 (счетчики воды) отличаются высокой точностью измерения в широком диапазоне, простотой конструкции первичного преобразователя, отсутствием вращающихся и изнашивающихся частей, малым гидравлическим сопротивлением и незначительной потерей давления. Их характеристики не зависят от изменения электропроводности среды и наличия твердых и газовых включений. Счетчики жидкости акустические АС-001 (счетчики воды) являются простыми и недорогими приборами и могут применяться как взамен крыльчатых и турбинных водосчетчиков с непосредственным отсчетом объема, так и в системах учета воды и тепла с использованием имеющегося частотного выходного сигнала, с различными тепловычислителями или связи с ЭВМ через интерфейс RS485. Особенно целесообразно применять их в системах с малыми расходами воды и тепловыми нагрузками. Счетчики можно использовать также в качестве индикаторов или датчиков расхода вне сферы распространения государственного метрологического контроля и надзора (например, в системах регулирования).
Счетчики жидкости акустические АС-001 (счетчики воды) могут также применяться для определения количества тепловой энергии и теплоносителя в системах теплоснабжения в соответствии с п. 3.1.3 “Правил учета тепловой энергии и теплоносителя” № 954 от 25.09.1995 г.
В основу работы счетчика жидкости акустического АС-001 (счетчика воды) положен ультразвуковой время-импульсный принцип измерений, основанный на том, что скорость распространения ультразвукового сигнала по направлению потока и против него различна.
Счетчик жидкости акустический АС-001 (счетчик воды) состоит из первичного преобразователя и вычислителя, установленного на его корпусе.
Первичный преобразователь представляет собой отливку или отрезок трубы из коррозионно-стойкой стали или латуни с измерительным участком, в котором установлены пьезоэлектрические преобразователи и отражающие акустические зеркала. Пьезоэлектрические преобразователи поочередно излучают и принимают ультразвуковые импульсы соответственно по или против потока жидкости. В трубах малых диаметров (15...32 мм) пьезоэлектрические преобразователи обеспечивают зондирование всего сечения потока по его оси с использованием двух акустических зеркал. В трубах большего диаметра (40...80 мм) имеются четыре акустических зеркала и импульсы, отражаясь от их поверхности, проходят сечение потока по трем хордам равностороннего треугольника.
Сигналы с пьезоэлектрических преобразователей поступают в вычислитель, где по разнице времён распространения звуковых импульсов определяется скорость потока жидкости и по этой скорости и поперечному сечению измерительного участка трубы определяется объем жидкости.
