СГ-16МТ-800-2

СГ-16МТ-800-2

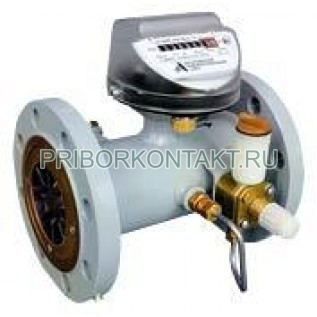

Счетчик газа СГ-16МТ-800-2 (ДУ150), СГ16МТ 800 2 (ДУ-150), СГ 16МТ 800 2 ( ДУ 150 )

Счетчики газа СГ-16МТ предназначены для измерения объема плавноменяющихся потоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м3) при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях.
Счетчик может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз. Перед счетчиком необходимо устанавливать фильтр со степенью очистки не хуже 0,08 мм.
Счетчики газа СГ-16МТ имеют низкочастотный выход (герконовый контакт), который позволяет подключать его к искробезопасной цепи электронного корректора.
Количество импульсов «НЧ» выхода, соответствующее прохождению через счетчик 1 м3 газа:
– 10 имп./м3 – для СГ16МТ-100 – СГ16МТ-650, – для СГ75МТ-160 – СГ75МТ-650
– 1 имп./м3 – для остальных счетчиков.
При монтаже газовых счетчиков рекомендуется применять: фланцы из стали 09Г2С-Св-4 ГОСТ 19281-89 для СГ-16МТ по ГОСТ 12820-80, для СГ-75МТ-1 по ГОСТ 12821-80; для уплотнения фланцевых соединений прокладки для СГ-16МТ из паронита ПМБ ГОСТ 481-80, для СГ-75МТ-1 из алюминия по ГОСТ 21631-76; шпильки из стали 35Х технические требования по ГОСТ 10494-80; гайки из стали 35Х ГОСТ 10495-80.
Счетчик соответствует ГОСТ 28724-90.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Температура измеряемого газа, °С .................от – 20 до +50

Температура окружающего воздуха, °С ..........от – 30 до +50

Рабочее давление измеряемого газа, МПа ...1,6 (СГ16); 7,5 (СГ75)

Потеря давления, не более, Па (мм вод.ст.).........1200 (120)

Длины прямых участков – не менее 5 Ду до счетчика и не менее 3 Ду после

Примечание: для уменьшения длины прямых участков до и после счетчика используется стабилизатор потока газа СПГ.

ТОЧНОСТНЫЕ ХАРАКТЕРИСТИКИ

Порог чувствительности счетчика, не более

0,033 Qmax для СГ16(М)100

0,02 Qmax для остальных исполнений.



Основная относительная погрешность счетчика, в диапазоне расходов от 20 до 100% Qmax..± 1%
