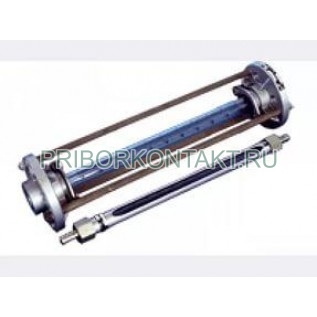

Ротаметр РСС-40Г У3

РСС-40Г У3

Ротаметр РСС-40Г У3

Также этот прибор может называться: РСС 40Г У3, РСС40ГУ3, РСС-40Г УЗ, РСС-40 ГУЗ, rss-40g u3, rss 40g u3, rss40gu3.

РСС-40Г У3 ротаметр предназначен для измерения объёмного расхода агрессивных сред.

Ротаметры РСС-40Г У3 состоят из конической трубки, расходящейся вверх, внутри которой перемещается поплавок-индикатор.

Технические характеристики РСС-40Г У3:

Пределы измерения:

- по воде - 1 м³/ч; 1,6 м³/ч; 2,5 м³/ч; 3,0 м³/ч;

- по воздуху - 25 м³/ч; 40 м³/ч.

Основная погрешность - ±2,5%.

Диаметр условного прохода - 40 мм.

Рабочее давление - 5 кгс/см²; 6 кгс/см²; 9 кгс/см².

Температура измеряемой среды - от -40° С до +100° С.

Температура окружающего воздуха - от -40° С до +40° С.

Материал поплавка - фторопласт-4.

Материал трубки - химико-лабораторное стекло.

Вид присоединения - фланцевое.

Габаритные размеры - 120×640 мм.

Принцип действия ротаметра РСС-40Г У3 заключается в том, что при движении жидкости или газа снизу вверх через конусную трубку поплавок поднимается или опускается до тех пор, пока сила тяжести не уравновешивается разностью давлений до и после поплавка и выталкивающей силой.

Изготовитель гарантирует соответствие качества РСС-40Г У3 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
