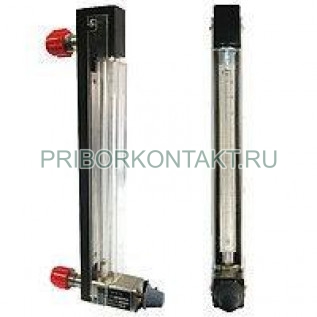

Ротаметр РМ-ГС/16

Также этот прибор может называться: РМ ГС/16, РМГС/16, rm-gs/16, rm gs/16, rmgs/16.

РМ-ГС/16 ротаметр со стеклянной ротаметрической трубкой, с местными показаниями предназначен для измерения объемного расхода плавно меняющихся однородных потоков газа.

Технические характеристики РМ-ГС/16:

Верхний предел измерений - 16 м³/ч (16 000 л/ч).

Основная допускаемая погрешность - ±4%.

Температуру потоков газа - от +10° С до 35° С.

Избыточное давление - от 0,06 МПа до 0,16 МПа.

Диаметр условного прохода РМ-ГС/16 - 6 мм.

Диаметр отверстия в штуцере для подсоединения трубопровода - 8 мм.

Рабочее положение вертикальное с отклонением - не более ±1°.

Средняя наработка на отказ - 40 000 ч.

Составные материалы конструкции ротаметра:

- смесь резиновая ИРП-1345;

- фторопласт-4;

- сталь 12х18Н10Т;

- стекло С52-1;

- титан ВТ-1-00.

Габаритные размеры - не более 273×34×117 мм.

Масса ротаметра РМ-ГС/16 - не более 0,75 кг.

Шкала показаний прибора условная равномерная, нанесена непосредственно на ротаметрическую трубку.

Отсчет показаний производят по верхней кромке конусообразного поплавка или по наибольшему диаметру шарообразного поплавка.

Ротаметр представляет собой расходомер постоянного перепада давления с поплавком, свободно перемещающимся в корпусе прибора.

Состоит из установленной в корпусе прибора конусной ротаметрической трубки, внутри которой перемещается поплавок.

Условия эксплуатации:

Температура окружающего воздуха для ротаметра РМ-ГС/16 - от +10° С до +35° С.

Относительная влажность при +35° С - до 95%.

Атмосферное давление - от 0,084 МПа до 0,106 МПа (от 630 мм рт. ст. до 800 мм рт. ст.).
