Реле времени РВ3-П2-14

РВ3-П2-14

Реле времени трехцепное РВ3-П2-14

Также это изделие может называться: РВ3П214, РВ3 П2 14, РВз-П2-14, РВзП214, РВз П2 14, rv3-p2-14, rv3p214, rv3 p2 14.

РВ3-П2-14 реле времени трехцепное с выдержкой в каждой цепи, предназначено для коммутации электрических цепей с предварительно установленными выдержками времени для применения в схемах автоматики как комплектующее изделие.

Технические характеристики РВ3-П2-14:

Диапазоны выдержек времени:

- от 0,1 с до 9,9 с;

- от 1 с до 99 с;

- от 0,1 мин до 9,9 мин;

- от 1 мин до 99 мин;

- от 0,1 ч до 9,9 ч.

Погрешность отсчета выдержки времени - не более 5%.

Время готовности - не более 0,15 с.

Время повторной готовности - не более 0,1 с.

Максимальный коммутируемый ток - 7 А.

Максимальное коммутируемое напряжение:

- переменный ток - 250 В;

- постоянный ток - 30 В.

Максимальная коммутируемая мощность РВ3-П2-14:

- переменный ток - 1750 В·А;

- постоянный ток - 210 Вт.

Максимальное напряжение между цепями питания и контактами реле переменный ток - 2000 В, 50 Гц (1 мин).

Степень защиты реле по корпусу и по клеммам - IP20.

Рабочее положение в пространстве - произвольное.

Режим работы - круглосуточный

Габаритные размеры - 53×88×63 мм.

Масса - 0,2 кг.

Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35 мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм².

Условия эксплуатации:

Диапазон рабочих температур - от -10° С до +55° С.

Относительная влажность воздуха при +25° С - до 80%.

Высота над уровнем моря - 2000 м.

Двойное напряжение питания РВ3-П2-14:

- переменный ток - 220 В ±10%;

- переменный/постоянный ток - 24 В ±10%.

Частота сети - 50 Гц.

Окружающая среда - взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Вибрация мест крепления реле РВ3-П2-14 с частотой от 1 Гц до 100 Гц при ускорении - до 9,8 м/с².

Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным от корпуса реле на расстоянии - не менее 10 мм.

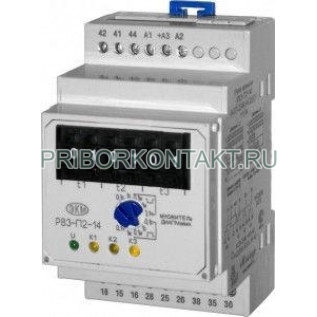

На лицевой панели реле РВ3-П2-14 расположены шесть нажемных переключателей для установки выдержки времени «t1», «t2», «t3», зеленый индикатор включения напряжения питания «U», желтые индикаторы срабатывания встроенных электромагнитных реле «К1», «К2», «К3», поворотный переключатель «МНОЖИТЕЛЬ/ДИАГРАММА» для выбора диаграммы работы и временных диапазонов.
