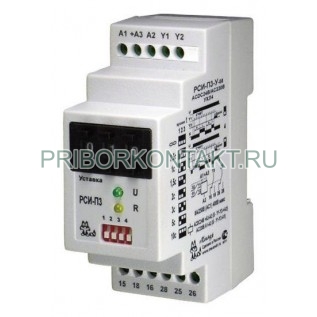

РСИ-П3-У-08 ACDC24/AC220В

Диапазон задания cчета импульсов: 1-999 импульсов

Диапазоны выдержек времени выбирается переключателем: 0,5 сек, 1 сек, 1,5 сек, 2 сек, 3 сек, 5 сек, 10 сек и ∞

Возможность изменения количества импульсов во время счета

Две диаграммы работы (выбирается переключателем)

Малая потребляемая мощность

Возможность изготовления в корпусе 10 (для крепления на щитовую поверхность) или в корпусе 08 (для крепления на DIN-рейку)

НАЗНАЧЕНИЕ РЕЛЕ ВРЕМЕНИ-СЧЕТЧИКА ИМПУЛЬСОВ

Реле - счетчик импульсов предназначено для подсчета количества внешних импульсов и управления исполнительными устройствами через контакты встроенного электромагнитного реле.

РАБОТА РЕЛЕ

Реле времени-счетчик импульсов начинает работу по подсчету поступающих на его вход импульсов с подачей на реле РСИ-П3-У питания, по достижении количества подсчитанных импульсов, совпадающих с числом установленной уставки (макс.число -999) реле останавливает подсчет и переключает контакты встроенного электромагнитного реле на время установленное переключателем функция (0,5с;1,0с;1,5с;...до ∞).По окончании установленного времени, встроенное электромагнитное реле переключает контакты, счет начинается заново. Имеется возможность "обнулить" подсчет импульсов внешней кнопкой сброс, а так-же изменить во время счета значение уставки. Выбор диаграммы работы и время устанавливаются в обесточенном состоянии. Для работы реле на один цикл необходимо время установить ∞ .
Диаграмма работы и временной диапазон выбираются с помощью Dip переключателя. Положением переключателя № 1,2,3 выбирается временной диапазон, №4 диаграмма работы 5 или 6.
Диаграмма работы пятая начинается с импульса (в исходном состоянии реле включено). Встроенное электромагнитное реле (далее реле) включается одновременно с подачей питания на прибор и выключается после отсчета заданного количества импульсов (уставки) «N» на переключателе «Уставка» на время установленной выдержки времени «t» в соответствии с таблицей.
При работе реле по шестой диаграмме, работа реле начинается с паузы (в исходном состоянии реле выключено). Реле включается после отсчета уставки «N» на время установленной выдержки времени «t» в соответствии с таблицей.
Когда встроенное электромагнитное реле включено замкнуты контакты 15-18 и 25-28, когда выключено - 15-16 и 25-26.
Обнуление сосчитанного количества импульсов и установка реле в исходное состояние согласно выбранной диаграмме работы осуществляется по переднему фронту команды «Сброс», поступающей на вход «Y2», а по заднему фронту заново возобновляется счет импульсов.
Имеется возможность изменение уставки во время подсчета импульсов. При изменении уставки в меньшую сторону и, если сосчитанное количество импульсов оказывается больше значения новой уставки, реле переводится в исходное состояние и счетчик обнуляется , в других случаях подсчет импульсов продолжается до установленного значения.
Сигналы внешнего сброса и входных импульсов можно сформировать путем замыкания и размыкания клемм «Y1», «Y2» и «А1» (при напряжении 220В) или «А3»(при напряжении 24В).
При изменении временных интервалов и диаграммы работы, с реле необходимо снять питание.
Для подсчета заданного количества импульсов и остановки в дальнейшем счета, необходимо выдержку времени установить на "бесконечность".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ВРЕМЕНИ - СЧЕТЧИКА ИМПУЛЬСОВ
