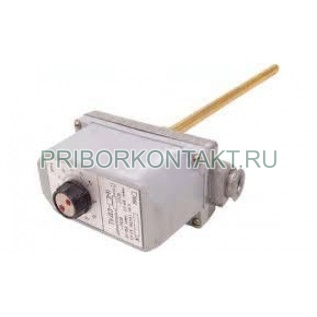

ТУДЭ-М1

ТУДЭ-М1

Устройстватерморегулирующиесерии ТУДЭ-М1 , ТУДЭ М 1 , ТУДЭМ1 , ТУДЭМ1
регулирование температуры жидких и газообразных сред в
системах автоматического контроля и регулирования при
статическом
давлении температур от -60 °С ТУДЭ-8...12 М1 взг 6,4 МПа, Диапазон регулирования до +500 °С
Принцип действия ТУДЭ-М1 основан на пропорциональной
разности приращения длин чувствительной трубки и
стержня изменению температуры регулируемой среды,
Полученное приращение преобразуется в мгновенно
возникающеедействиеконтактногомеханизма, с помощью
которого размыкаются(замыкаются)контакты,
ТУДЭ-М1 изготавливается с размыкающими «Р» или замыкающими «3» контактами.
Устройства терморегулирующие выпускаются 11-ти модификаций в зависимости от диапазона регулирования температур.
По защищенности от влияния окружающей среды устройство имеет исполнения: . 3ащищённые от попадания внутрь изделия пыли и воды со степенью защиты 'Р54; . Взоывозвшитные IExdIlBT4.


Отличительные
особенности: .



-ТУДЭ-1 М ... ТУДЭ-5М 1 устанавливаются дилатометрическим чувствительным элементом в среде, не вызывающей коррозии латуни Л 63 ГОСТ 15527-70;

-ТУДЭ-6М1, ТУДЭ-8М1 ... ТУДЭ-12М1 -не вызывающей коррозии стали 10Х23Р18 ГОСТ 15527-70.
-При необходимости чувствительный элемент ТУДЭ можно смонтировать в защитном кожухе, изготовленном из любого материала, стойкого в регулируемой среде.
