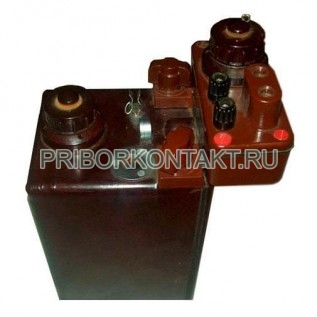

Конденсаторная подрывная машинка КПМ-1А У1

Также это изделие может называться: КПМ 1А У1, КПМ1АУ1, КПМ-1-А-У-1, КПМ 1 А У 1, kpm-1a u1, kpm1au1, kpm 1a u1.

КПМ-1А У1 машинка конденсаторная подрывная предназначена для инициирования взрыва электродетонаторов путем подачи на них напряжения и тока достаточных для нагрева платино-иридиевого или нихромового мостика до температуры вспышки воспламенительного состава.

Технические характеристики КПМ-1А У1:

Вырабатываемое номинальное напряжение - от 1500 В до 1860 В.

Сила тока - от 6 А до 8 А.

Емкость конденсатора-накопителя - 4 мкФ.

Тип машинки - конденсаторная.

Общее сопротивление электровзрывной сети - не более 350 Ом.

Количество взрываемых детонаторов от одной машинки представлено в таблице:

Количество взрываемых детонаторов от двух машинок представлено в таблице:

Усилие нажатия кнопки «Взрыв» - 2,6 кг.

Время вращения заводной рукоятки до готовности к работе:

- для одной машинки - 4 с;

- для двух соединенных машинок - 8 с.

Габаритные размеры:

- в футляре - 23×17,5×9,9 см;

- без футляра - 16,6×10,53×8,7 см.

Масса:

- полного комплекта машинки - не более 2,6 кг;

- машинки - не более 1,7 кг.

Для использования конденсаторных подрывных машинок КПМ-1А У1 необходимо подсоединить к выходным клеммам машинки провода электровзрывной цепи, повернуть заслонку на корпусе и вставить рукоятку в гнездо. Энергично вращая рукоятку по часовой стрелке, дождаться загорания индикаторной лампы на верхней поверхности машинки и нажать на кнопку «Взрыв».

Пульт-пробник машинки имеет две неоновые лампочки, которые позволяют проверить исправность машинки без использования электродетонаторов. Для этого пульт подключается к клеммам машинки, машинка заряжается и нажимается кнопка «Взрыв».

Машинки КПМ-1А У1 можно соединить в каскад с помощью переходного кабеля при необходимости подрывания большого количества электродетонаторов. В этом случае следует вращать приводную ручку любой из двух машинок, а нажимать кнопку взрыва той машинки, к которой присоединены провода электровзрывной сети. Такой каскад обеспечивает подрыв до 200 последовательно соединенных электродетонаторов при общем сопротивлении сети - до 700 Ом, или до 5 электродетонаторов соединенных параллельно.
