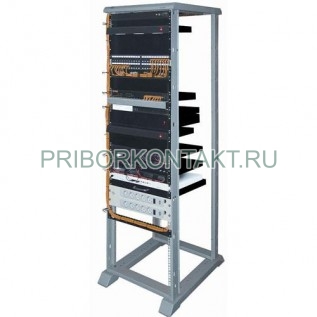

Компоновочная стойка Ф5207

Также это изделие может называться: Ф 5207, Ф-5207, f5207, f 5207, f-5207.

Ф5207 стойка компоновочная предназначена для построения комплексов автоматического контроля и регулирования КМ2201 методом проектной компоновки.

Стойки Ф5207 предназначены для компоновки в них информационно-измерительных систем и систем управления с переменной структурой.

Стойки выпускаются в трех модификациях различающихся числом устанавливаемых в них блочных каркасов:

- в стойку Ф5207-1 - 4 каркаса;

- в стойку Ф5207-2 - 5 каркасов;

- в стойку Ф5207-3 - 6 каркасов.

Технические характеристики Ф5207:

Переходное сопротивление электрического соединения - не более 0,3 Ом между:

- каждым контактом субблока блочного вставного каркаса и соответствующим ему зажимом контактной колодки стойки;

- каждым контактом субблока блочного вставного каркаса и контактом розетки для внешних подключений.

Выходные напряжения:

- переменного тока стойки для питания субблоков и внешних устройств - от 24 В-15% до 24 В+10%; от 220 В-15% до 220 В+10%;

- постоянного тока стойки для питания субблоков и внешних устройств - +24 В±4,5 В; -24 В±4,5 В.

Мощность источника переменного тока напряжением 24 В - не менее 100 В·А.

Мощность источников напряжения постоянного тока Ф5207 - не менее 24 Вт.

Питание Ф5207 от сети переменного тока:

- частотой - 50±1 Гц;

- напряжением - от 220 В-15% до 220 В+10%.

Потребляемая мощность Ф5207 с установленными в ней компонуемыми блоками:

- для Ф5207-1 - не более 600 В·А;

- для Ф5207-2 - 700 В·А;

- для Ф5207-3 - 800 В·А.

Питание от сети переменного тока напряжение - от +24 В±20% до -24 В±20%.

Пульсация напряжения - не более 5%.

Вероятность безотказной работы за 2 000 ч - не менее 0,93.

Срок службы - не менее 6 лет.

Габаритные размеры - 2200×600×500 мм.

Масса Ф5207 - не более 315 кг.

Условия эксплуатации Ф5207:

Температура окружающего воздуха - от 5° С до 60° С.

Относительная влажность при 35° С - до 80%.

Содержание сернистого газа - до 200 мг/м².

Содержание хлористых солей - до 2 мг/м².
