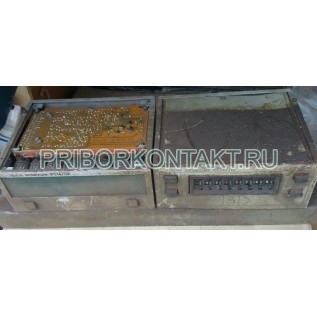

Устройство цифровой индикации Ф5147

Также этот прибор может называться: Ф 5147, Ф-5147, f5147, f 5147, f-5147.

Ф5147 устройство цифровой индикации предназначено для визуального отсчета в цифровой форме перемещений подвижных узлов металлорежущих станков и координатно-измерительных машин в составе комплексной системы цифровой индикации перемещений.

Устройства Ф5147 также предназначены для формирования команды управления приводами этих станков и машин в режиме грубого позиционирования.

Модификации Ф5147/1, Ф5147/2 и Ф5147/3 работают на основе индуктивного датчика типа ДЛП, модификации Ф5147/4, Ф5147/5 и Ф5147/6 - на основе бесконтактного сельсина типа БС-155А.

В состав устройства в различных сочетаниях входят блоки обработки данных типов Ф5147И или Ф5147С, пулы управления типа Ф5147ПУ и панель индикации типа Ф5147ПИ.

Технические характеристики Ф5147:

Диапазон отсчета перемещений - от -9 999 999 до +9 999 999 (от 000 000 до +359 999).

Дискретность отсчета в долях шага N измерительного преобразователя - 0,01/ N.

Шаг выбирается из ряда 1, 2, 3, 4, 5, 6, 10, 12, 20 и численно равен значению линейного (в миллиметрах) или углового (в градусах) перемещения, при котором фаза выходного сигнала измерительного преобразователя изменяется от 0 до 2π.

Устройство Ф5147 обеспечивает:

- ввод произвольного значения начального отсчета в любой точке контролируемого перемещения и дальнейший отсчет от этого значения;

- возможность выбора одной из двух обслуживаемых координат для индикации значения контролируемого перемещения и ввода соответствующей информации;

- выдачу команды управления при совпадении значений заданной и текущей координат в четырех старших разрядах.

Связь устройства Ф5147 с внешними блоками - при помощи сигналов последовательно-параллельного двоично-десятичного кода 8-4-2-1:

- напряжение логической «1» - от 2,4 В до 5,25 В;

- напряжение логического «0» - от 0 до 0,4 В.

Наработка на отказ - не менее 4750 ч.

Срок службы - не менее 6 лет.

Питание от сети - 110±11 В; 220±22 В.

Частота - 50 Гц.

Потребляемая мощность - не более 100 В·А.

Габаритные размеры блоков:

- Ф5147И - 490×130×380 мм;

- Ф5147С - 490×130×380 мм;

- Ф5147ПУ - 200×80×95 мм;

- Ф5147ПИ - 200×80×190 мм.

Масса:

- Ф5147И - 15 кг;

- Ф5147С - 15 кг;

- Ф5147ПУ - 1,5 кг;

- Ф5147ПИ - 2 кг.
