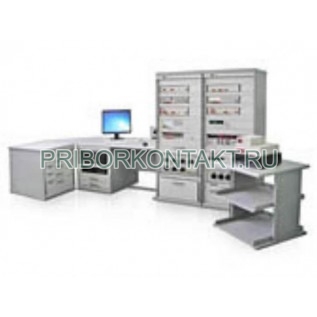

Автоматизированный комплекс метрологического обслуживания 14Б328

Также это изделие может называться: 14 Б 328, 14-Б-328, 14Б 328, 14 Б328, 1чБз28, 14b328, 14 b 328, 14-b-328.

14Б328 комплекс автоматизированный метрологического обслуживания ВВТ Космических войск (Кедрач) предназначен для автоматической, автоматизированной и ручной поверки метрологических характеристик 46 видов РИП (более 300 типов приборов), электроизмерительных приборов, специальных средств измерений и приборов связи.

Комплексы 14Б328 обеспечивают управление функционированием комплекса, проведение автоматизированной поверки рабочих средств измерения и документирование результатов, накопление данных для прогнозирования технического состояния, как самого комплекса, так и поверяемых средств измерений.

Технические характеристики 14Б328:

Система поверки вольтметров:

- диапазон воспроизведения и измерения постоянного напряжения - от 0,1 мкВ до 1000 В;

- диапазон воспроизведения и измерения переменного напряжения при частотных диапазонах до 100 кГц; до 50 МГц; до 1000 МГц - от 0,1 мкВ до 700 В;

- диапазон воспроизведения постоянного тока - от 0,01 мкА до 30 А;

- диапазон воспроизведения переменного тока - от 0,1 мкА до 30 А;

- диапазон воспроизведения сопротивления постоянному току - от 1 мОм до 200 МОм.

Система поверки генераторов НЧ, ВЧ, СВЧ:

- диапазон измерения частоты сигнала - от 0,001 Гц до 17,85 ГГц;

- диапазон измерения мощности выходного сигнала - 10 мкВт до 10 Вт;

- диапазон измерения напряжения выходного сигнала - от 10 мВ до 150 В;

- диапазон измерения параметров модуляции - амплитудная модуляция (АМ); частотная модуляция (ЧМ);

- диапазон измерения ослабления аттенюаторов относительно 1 мВт - до 120 дБ.

Система поверки осциллографов и генераторов импульсов комплекса Кедрач:

- диапазон измерения временных параметров импульсов - от 5 нс до 100 с;

- диапазон измерения длительности фронта/среза - от 1,5 нс до 10 мс;

- диапазон измерения амплитуды импульсов - от 6 мВ до 100 В;

- диапазон измерения времени нарастания переходной характеристики - от 0,5 нс до 35 нс.

Воспроизведение:

- периода сигналов для 14Б328 - от 0,5 нс до 5 с;

- амплитуды сигналов - от 400 мкВ до 100 В.

Система поверки электроизмерительных приборов:

Вольтметры постоянного и переменного тока:

- напряжение - от 100 мВ до 600 В;

- класс точности - не более 1.

Вольтметры переменного тока:

- напряжение - от 600 В до 30 кВ;

- класс точности - не более 1.

Амперметры постоянного тока:

- сила тока - от 0,1 мА до 50 А;

- класс точности - не более 1.

Амперметры постоянного и переменного тока:

- сила тока - от 0,1 А до 50 А;

- класс точности - не более 1.

Амперметры переменного тока:

- сила тока - от 0,1 мА до 50 А.

- класс точности - не более 1.

Система поверки частотомеров и ваттметров:

- воспроизведение частоты сигнала - от 0,001 Гц до 18 ГГц.

- воспроизведение калиброванной мощности сигнала - от 10 мкВт до 10 мВт.

- предел измерения КСВН - от 1,05 до 5.

- диапазон частот - от 10 МГц до 18 ГГц.

Комплекс 14Б328 состоит из 7 рабочих эталонов:

- 3 эталона - для измерения и воспроизведения переменных напряжений различного уровня и частоты;

- 2 эталонов - для измерения и воспроизведения СВЧ мощности;

- 1 эталон для воспроизведения напряжений высокого уровня;

- эталон-компаратор для приема и обработки сигналов спутниковой системы ГЛОНАСС.

В составе комплекса 14Б328 разработано уникальное системное и прикладное программное обеспечение, обеспечивающее решение следующих задач:

- управление аппаратной частью комплекса;

- управление поверяемыми средствами измерений;

- реализация диалога с оператором;

- реализация методик выполнения измерений;

- реализация программ поверки рабочих средств измерений;

- реализация программ проверки метрологических характеристик измерительных каналов комплекса;

- учет и планирование деятельности метрологического подразделения;

- обеспечение регистрации и хранения результатов поверки.
