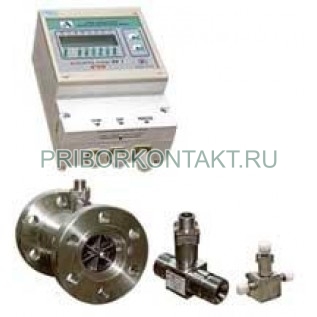

Расходомер – счетчик турбинный РСТ17-2-1, РСТ17-5-1, РСТ 17-2-1, РСТ 17-5-1, РСТ-17-2-1, РСТ-17-5-1 (ТПР+ВР-1+МИГ)
Расходомер-счетчик турбинный РСТ– предназначен для измерения объема и объемного расхода жидких сред с вязкостью до 100 мм2/с (сСТ)
(в том числе ликеро-водочных и спиртовых изделий) при коммерческих операциях, в различных технологических процессах в том числе в нефтехимической и пищевой промышленности, теплоэнергетических установках, стендовом оборудовании.

Преобразователь РСТ имеет гигиеническое заключение.

РСТ выпускается в нескольких модификациях, отличающихся друг от друга типом и исполнением входящих в его комплект преобразователей.

Вид климатического исполнения вычислителя УХЛ4.2. по ГОСТ 15150-69, но при температуре от 5 до 40 °С. Вид климатического исполнения преобразователя УХЛ1,

РСТ имеет автономное питание.
Масса вычислителя не более 0,7 кг


ТОЧНОСТНЫЕ ХАРАКТЕРИСТИКИ:
Предел допускаемой относительной погрешности измерения объема не превышает:
± 1,0 % для Ду от 4 до 12 мм;
± 0,5 % для Ду от 15 до 100 мм; Потеря давления на преобразователе РСТ, рассчитанном на максимальное давление 1,0 МПа, при вязкости жидкости 1 мм2/с на номинальном расходе не превышает 0,01 МПа (0,1 кгс/см2), потеря давления на преобразователе РСТ, рассчитанных на максимальное давление 20 и 40 МПа, - не превышает 0,05 МПа (0,5 кгс/см2).
Длина линии связи между преобразователем и вычислителем по трассе кабеля не более:
а) 25 м - для РСТ без индекса "М" в обозначении;
б) 50 м - для РСТ с индексом "М" в обозначении.


КОМПЛЕКТ ПОСТАВКИ

Преобразователь - 1 шт.
Вычислитель ВР - 1 шт.
Паспорт - 1 шт.
Руководство по эксплуатации - 1 шт.

По заказу потребителя поставляется:

Монтажный комплект - 1 комплект
Комплект соединителей или присоединительных кабелей (состав комплекта оговаривается при заказе) - 1 комплект


ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Условное обозначение расходомера состоит из аббревиатуры РСТ, обозначения типа (одна или две цифры) входящего в его комплект преобразователя, буквы “М” (только при комплектовании с индексом “М”), обозначения группы преобразователя по способу присоединения к трубопроводу и максимальному рабочему давлению измеряемой жидкости и обозначения типа применяемых подшипников
(1 - на подшипниках качения, 2 - на подшипниках скольжения).
В конце обозначения указывается длина кабеля, предназначенного для соединения преобразователя с вычислителем: 1,5; 10; 20; 25м (1, 5; 10; 20; 30; 40; 50м – с индексом “М”). Обозначение группы преобразователя по способу присоединения к трубопроводу и максимальному рабочему давлению измеряемой жидкости:

1 - ниппельное на давление 40 МПа (400 кгс/см2)
2 - ниппельное на давление 20 МПа (200 кгс/см2)
3 - фланцевое на давление 20 МПа (200 кгс/см2)
5 - линзовое на давление 40 МПа (400 кгс/см2)
6 - ниппельное на давление 1 МПа (10 кгс/см2)
