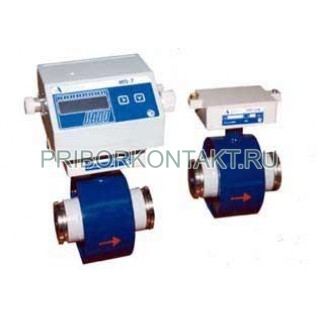

Индукционный расходомер ИПРЭ-7(Т)-50, ИПРЭ 7(Т)-50 , ИПРЭ7(Т)-50, ИПРЭ 7 (Т)-50
Ряд измерительных преобразователей расхода электромагнитных ИПРЭ-7 (ИПРЭ-7Т)

Новый, более экономичный прибор учета количества жидкости, включивший в себя все пожелания и предложения заказчиков, отличающийся от предыдущих выпускаемых нами моделей повышенной точностью, расширенным диапазоном измерения и обеспечивающий измерение расхода обратного потока измеряемой среды. Жидкость не требует дополнительной фильтрации.
В качестве материала футеровки применен термопластичный материал из разряда суперконструкционных полимеров, что обеспечило высокую эксплутационную температуру до плюс 220° С длительно, очень высокую стойкость к воздействию химических агрессивных растворителей, высокую твердость и жесткость, коэффициент линейного расширения не более 25*10–6K–1 (близкий к металлам) и очень низким влагопоглощением, не более 0,02 %. Указанные свойства материала в совокупности с глянцевой поверхностью измерительного канала и идеальным положением электродов обеспечили получение очень высоких характеристик ППР.


ОБЛАСТЬ ПРИМЕНЕНИЯ

Потребители тепловой энергии и предприятия тепловых сетей, предприятия пищевой промышленности. Коммерческий учет расхода жидких сред, системы управления и контроля жидких сред, в том числе промышленные стоки как в напорных, так и в безнапорных трубопроводах. Может применяться как счетчик-дозатор.


ПРИНЦИП ДЕЙСТВИЯ

При прохождении электропроводной жидкости через магнитное поле в ней, как в движущемся проводнике, наводится электродвижущая сила, пропорциональная средней скорости потока (расходу жидкости).


КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Конструкция преобразователя предусматривает как раздельный вариант установки ППР-7 и ИП-7 (в эксплуатации)
с максимально допустимой длиной линии связи от ИП до ППР – 100м (вариант 1), так и единый вариант, когда ППР-7 и ИП-7 устанавливаются моноблочно (вариант 2).
По заказу – исполнение ППР герметичное для работы в погружных колодцах.

Степень защиты от проникновения пыли и воды - IP44 для ИП-7 по ГОСТ14254; IP54 для ППР-7 по ГОСТ14254.

Сертификат об утверждении типа средств измерений No9129 от 07.12.2000г.

Гигиеническое заключение на продукцию No52.НЦ.14.515.П.574.5.00 от 16.05.2000 г.


СОСТАВ

В состав ИПРЭ-7 (ИПРЭ-7Т) входят:
первичный преобразователь расхода ППР-7
измерительный преобразователь ИП-7 (ИП-7Т)


ТОЧНОСТНЫЕ ХАРАКТЕРИСТИКИ

Предел допускаемой относительной погрешности измерения объема и преобразование расхода в частотно-импульсный сигнал равен:

а) для преобразователя варианта исполнения 1:

±1,0% в диапазоне расходов Qmax ? Q ? Qmax/200;

б) для преобразователя варианта исполнения 2:

± 1,0% в диапазоне расходов Qmax ? Q ? Qmax/100

± (0,01Qmax/Qизм)% в диапазоне расходов Qmax/100 > Q ? Qmax/200,

где Qmax - максимальное значение расхода для соответствующего Ду, м3/ч;

Qизм - измеряемое значение расхода в диапазоне расходов Qmax/100 > Q ? Qmax/200,м3/ч.
