Приборы воздухоподготовки РДФ-З

РДФ-З

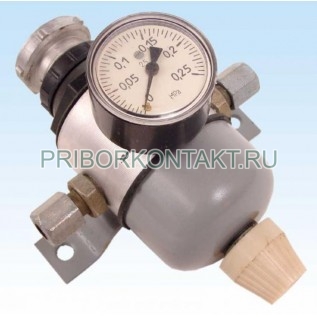

РДФ-З , РДФ З , РДФЗ .Редуктор воздуха с фильтром РДФ-З
Назначение
регулирование и автоматическое
поддержаниедавления воздуха,
необходимогодля питания приборов и
средств автоматизации, а также очистка
воздуха от пыли, масла и влаги
Применяется в машиностроении, нефтяной, сахарной, химической
промышленностии других отраслях.
Редуктор применяется для питания сжатым воздухом одного прибора или контура регулирования и рассчитан для работы при температуре окружающей среды от -50 0С до +60 0С и относительной влажности до 95%, при температуре З5 0С и при более низких температурах без конденсации влаги.
Редуктор выпускается четырёх модификаций:
РДФ-З-1 -третья степень очистки с манометром (основная модификация);
РДФ-З-2 -третья степень очистки без манометра, с заглушенным резьбовым
отверстием под манометр;
РДФ-ЗМ1 -первая степень очистки с манометром;
РДФ-ЗМ2 -первая степень очистки без манометра, с заглушенным резьбовым
отверстием под манометр.
Кроме того, редуктор может выпускаться в исполнении для тропического
климата РДФ-З-П; РДФ-З-2Т
Принцип действия
Редуктор -комбинированный малогабаритный прибор, в котором очищается воздух при
прохождении через фильтр, состоящий из ультрасупертонкого стеклянного волокна, для 3 и 4
классов -из фильтрующего материала ФПП-15-1 ,5, и регулируется давление воздуха с
автоматическим поддержанием его на заданном уровне (при изменении давления питания).
