Устройство контроля скорости УТКС-1М-021

Также это изделие может называться: УТКС 1М 021, УТКС1М021, ytkc-1m-021, ytkc 1m 021, ytkc1m021, utks-1m-021, utks 1m 021, utks1m021.

УТКС-1М-021 устройство контроля скорости предназначено для контроля за движением транспортерной ленты и отключения силовых цепей технологического оборудования при снижении скорости транспортера более чем 25%, сходе ленты и срабатывании датчиков нижнего и верхнего подпоров.

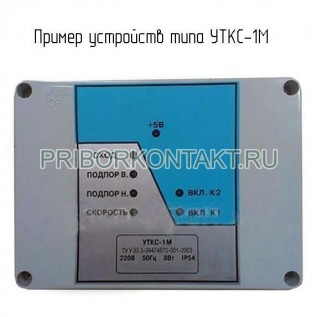

Устройства УТКС-1М-021 состоят из пластмассового корпуса, с установленными в нем печатной платой и трансформатором. На задней части корпуса расположены кронштейны для крепления устройства.

Условное обозначение:

Устройство УТКС-1М-021, где:

УТКС-1М - устройство контроля скорости.

0 - канал скорости отсутствует.

2 - модификация с внешней индикацией.

1 - каналы подпора (схода) присутствуют.

Технические характеристики УТКС-1М-021:

Напряжение питания - от 187 В до 242 В.

Потребляемая мощность - не более 5 Вт.

Нагрузочная способность контактов выходных реле:

- диапазон напряжений переменного тока, коммутируемого контактами реле - от 0 до 250 В;

- максимальный коммутируемый ток - не более 2 А.

Параметры канала для подключения датчиков скорости:

- вид входных сигналов - импульсные и однополярные;

- диапазон частот входных сигналов - от 1 Гц до 90 Гц;

- входное напряжение - от 10 В до 28 В.

Параметры канала для подключения датчиков подпора и схода:

- вид входного сигнала - постоянный ток;

- величина напряжения - от 10 В до 28 В.

Параметры выхода питания датчиков УТКС-1М-021:

- выходное напряжение постоянного тока - 24 В;

- допустимый ток нагрузки - не более 0,15 А.

Выдержка времени на запуск транспортера:

- при наличии импульсов от датчика скорости - не более 12 с;

- при отсутствии импульсов от датчика скорости - не более 4 с.

Величина снижения скорости от номинального значения, вызывающая срабатывание выходного реле - не более 25%.

Регулируемый диапазон установки минимальной длительности регистрируемого события по каналам подпора (схода) - от 0 до 17 с.

Степень защиты оболочки - IP55.

Габаритные размеры - 160×116×70 мм.

Масса - не более 1 кг.

Приборы обеспечивают:

- простоту настройки на номинальную скорость;

- контроль динамики начального разгона механизма;

- светодиодную индикацию процентов снижения скорости ленты;

- питание датчиков;

- удобный монтаж на ДИН-рейку;

- высокий уровень защиты от пыли и влаги.

Для работы с изделием применяются датчики различных типов:

- для контроля скорости - магнитоиндукционные (ДМ-2, ДМ-3, БКВ), индукционные (БТП, ВБИ, ДСТЛ), а также радиоволновые сигнализаторы;

- для контроля подпора - емкостные (ВБШ, ВБЕ) и мембранные (ДУС, СУМ).

Условия эксплуатации УТКС-1М-021:

Температура окружающей среды - от -25º С до +40º С.

Климатическое исполнение - умеренный и холодный климат (УХЛ3).

Принцип работы устройства заключается в анализе сигнала, поступающего от датчика скорости, частота которого пропорциональна скорости механизма, и анализе состояния датчиков подпора (схода).

Устройство УТКС-1М-021 регистрирует аварийное срабатывание датчика, только в случае, если сигнал удерживается в течении промежутка времени более продолжительного, чем минимальная длительность регистрируемого события.
