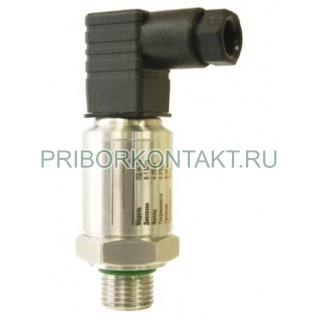

Датчик давления ПД-И-24

Также это изделие может называться: ПД И 24, ПДИ24, ПДИ-24, ПДИ 24, ПД-И-2ч, pd-i-24, pd i 24, pdi24.

ПД-И-24 датчик давления предназначен для измерения и преобразования избыточных величин давления рабочей среды (которой может быть газ, пар, вода, масло и так далее) в стандартный сигнал тока.

Датчики ПД-И-24 могут использоваться в системах автоматического контроля производственных процессов, технологических установках нефтегазодобывающих и нефтеперерабатывающих предприятий, предприятий теплоэнергетики, медицины, водоснабжения, трубопроводного транспорта.

Технические характеристики ПД-И-24:

Диапазон давления - от 0,4 МПа до 2,5 МПа.

Выходной сигнал - от 4 мА до 20 мА.

Погрешность (от диапазона измерения) - ±0,5%.

Напряжение питания - от 9 В до 30 В.

Электрическое подключение - DIN43650A/DIN43650C.

Присоединение к среде с помощью резьбы - G1/4; G1/2; M20×1,5.

Чувствительный элемент - керамическая мембрана.

Уплотнительное кольцо ПД-И-24 - NBR.

Предохранение от смены полярности - (-14VDC).

Защита от перенапряжения - 16,5VDC.

Работоспособность - не более 3 циклов ВПИ.

Целостность - не более 5 циклов ВПИ.

Сопротивление нагрузки - (U(B)-12(B))/0,02 Ом.

Погрешность на смещение температуры на 1° С- 0,04%

Предельное давление (от диапазона измерения) - 150%.

Давление разрыва мембраны (от диапазона измерения) - 200%.

Степень защиты - IP65.

Защита от пульсаций, гидроударов - демпферное устройство.

Датчик ПД-И-24 выполнен на основе технологии MEMS (микроэлектромеханическая система) по ведущей мировой технологии путем спайки кремниевого тензодатчика с мембраной из нержавеющей стали. Данная технология характеризуется высокой выходной чувствительностью, стабильностью работы, надежностью серийных продуктов.

Условия эксплуатации:

Температура окружающего воздуха - от -40° С до +125° С.

Виброустойчивость ПД-И-24:

- частота - от 50 Гц до 2000 Гц;

- ускорение - 100 м/с².

Ударопрочность - 1000 м/с².
