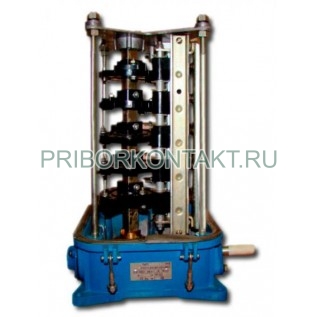

Командоаппарат серии КА4000

Также это изделие может называться: КА-4000, КА 4000, КА-ч000, КА ч000, КАч000, ka-4000, ka4000, ka 4000.

КА4000 командоаппарат предназначен для автоматического дистанционного управления электроприводами в качестве путевых конечных выключателей, где требуется особая точность и надежность управления.

Командоаппараты серии КА4000 применяются для автоматического дистанционного управления электроприводами путем переключения цепей управления контакторов, пускателей, магнитных станций, высоковольтных выключателей и т. д.

Технические характеристики командоаппаратов КА4000:

Исполнение по расположению коммутирующих элементов и барабанов:

- КА4000, КА4100, КА4300, КА4500 - горизонтальное;

- КА4200 - вертикальное.

Вращение барабанов:

- КА4000, КА4500, КА4600 - реверсивное;

- КА4148-3, КА4168-3, КА4188-3 - последовательное;

- КА4148-4, КА4168-4, КА4188-4, КА4200 - параллельное;

Расположение приводного вала командоаппарата:

- КА4000, КА4100, КА4200, КА4658-1, КА4658-3, КА4658-4, КА4658-5, КА4658-6, КА4658-7 - с односторонним выходом вала;

- КА4658-21, КА4658-23, КА4658-24, КА4658-25, КА4658-26, КА4658-27 - с двухсторонним выходом вала;

- КА4300 - левое;

- КА4500 - правое.

Частота вращения барабана при числе циклов ВО не более 1800 в час:

- при реверсивной работе - не более 30 мин^-1;

- при работе до 5 мин - не более 60 мин^-1.

Номинальный ток нагрузки на контакты:

- длительной - 16 А;

- до 10 с - 75 А.

Механическая износостойкость - 0,25·10⁶.

КА4100 с последовательным вращением барабана - 0,16·10⁶.

Коммутационная износостойкость при частоте вращения барабана 30 мин^-1, числе циклов не более 1800 в час - 0,25·10⁶:

Предельно допустимое превышение температуры выводов КА4000 - не более 65°С; кожуха - не более 45° С при:

- температуре окружающего воздуха - 40° С;

- нагрузке номинальным током - 16 А;

- нагрузке до 10 с - током 75 А;

- номинальном сечении присоединительных медных проводов 2,5 мм².

Предельная коммутационная способность командоаппаратов при напряжении 1,1U_ном характеризуется способностью коммутировать 50 раз любое значение токов.

Присоединительные зажимы командоаппаратов допускают присоединение по одному медному или алюминиевому проводнику сечением от 1,5 мм² до 4 мм² или двух проводников сечением до 2,5 мм².

В качестве зажима проводников применяются винт или шпилька с резьбой не менее М4.

Для включения одного контакта к валу барабана командоаппаратов КА4000 должен быть приложен крутящий момент не более 5 Н·м, а для отключения - 4 Н·м.

Рабочее положение командоаппаратов в пространстве:

- серий КА4000, КА4100 - горизонтальное, с креплением на горизонтальном основании;

- серии КА4200 - вертикальное, с креплением на вертикальном основании;

- серии КА4600 - вертикальное, с креплением на горизонтальном основании.

Допускается отклонение от рабочего положения - не более 5° в любую сторону.

Режим работы командоаппаратов - продолжительный.

Степень защиты КА4000, КА4100 и КА4200 - IР30, КА4600 - IР55.

Габаритные, установочные, присоединительные размеры командоаппаратов КА4000:

Командоаппарат состоит из барабана, контактной рейки и плиты, заключенных в защитную оболочку.

Вращение барабанов во всех командоаппаратах, за исключением серии КА4200 производится механизмом привода, которым управляют эти командоаппараты. Вращение барабанов в командоаппаратах серии КА4200 производится от электродвигателя постоянного тока, установленного непосредственно на корпусе редуктора командоаппарата.

Условия эксплуатации КА4000:

Температура окружающего воздуха:

- для У2 - от -45° С до +40° С;

- для Т2 - от -10° С до +45° С;

- для УХЛ4 - от 1° С до +35° С.

Относительная влажность:

- для У2 - при +20° С - до 80%;

- для Т2 - при +27° С - до 90%;

- для УХЛ4 - при +20° С - до 65%.

Высота над уровнем моря до 2000 м.

Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры командоаппарата КА4000 в недопустимых пределах.

Механические нагрузки (в местах крепления):

- вибрация - от 1 Гц до 25 Гц;

- ускорение - 4,95 м/с²;

- ударное ускорение - 29,43 м/с² при длительности импульса от 2 м/с до 20 м/с.
