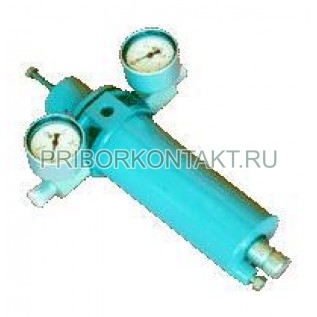

ФСДВ-10, ФСДВ-6

ФСДВ-10, ФСДВ-6

Классы загрязненности воздуха на входе 3 или 5 по ГОСТ 17433-80.

Классы загрязненности воздуха на выходе 0 или 1 по ГОСТ 17433-80.

Степень очистки воздуха не менее 99,95%.
Давление воздуха на входе:
ФСДВ-6 - от 0,25 до 0,6 МПа;
ФСДВ-10 - от 0,6 до 1 МПа.

Диапазон изменения настройки регулируемого давления на выходе:
ФСДВ-6 - от 0,03 до 0,25 МПа;
ФСДВ-10 - от 0,03 до 0,6 МПа.

Максимальный расход воздуха на выходе - 8 м3/ч (ФСДВ-6); 15 м3/ч (ФСДВ-10).

Допускаемая величина разности между нижним значением давления на входе и верхним значением давления на выходе должна быть не менее 0,2 МПа.

Допускаемое изменение давления, установленного на выходе, при изменении расхода воздуха на выходе не должно превышать ±0,0135 МПа на каждый 1 м3/ч изменения расхода.

Допускаемое изменение давления, установленного на выходе, не должно превышать ±0,006 МПа при изменении давления на входе в пределах всего диапазона при температуре 25 °С.

Тип соединения с внешними пневматическими линиями фильтра-стабилизатора давления воздуха по ГОСТ 25165-82: 00-01-1, 00-02-2.

Климатические исполнения фильтров-стабилизаторов давления воздуха:

У1, но для работы при температуре от минус 50 до плюс 60 °С и относительной влажности до 95%;
Т1, но для работы при температуре от минус 25 до плюс 60 °С и относительной влажности до 100%.

Масса фильтра-стабилизатора давления воздуха ФСДВ - не более 1,25 кг
