Описание товара

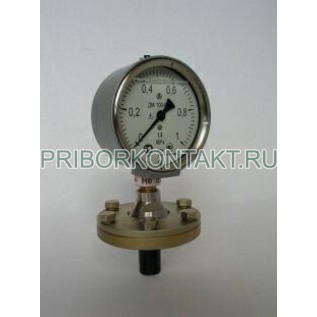

ДМР

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДМР

Типы, верхние пределы измерений, диаметры корпусов, массы и исполнения манометров с разделителем сред по монтажу приведены в таблице 1.

Таблица 1.

Тип ДМР Верхний предел измерений, МПа Масса, кг Диаметр корпуса, мм Исполнение по монтажу
ДМР 100-М-Ш1 6,0; 10; 16; 25 1,3 100
ДМР 100-Ш1 2,5; 4,0; 6,0; 10; 16; 25 1,2 100
ДМР 160-М-Ш1 6,0; 10; 16; 25 1,9 160
ДМР 160-Ш1 2,5; 4,0; 6,0; 10; 16; 25 1,7 160
ДМР 100-ВУ-Ш1 6,0; 10; 16; 25 1,7 100 <Ш> (Ш1, Ш2) - штуцерное соединение М20х1,5
ДМР 100-М-Ш2 0,6; 1,0; 1,6; 2,5; 4,0 2,2 100
ДМР 100-Ш2 0,6; 1,0; 1,6 2,0 100
ДМР 160-М-Ш2 0,6; 1,0; 1,6; 2,5; 4,0 2,6 160
ДМР 160-Ш2 0,6; 1,0; 1,6 2,4 160
ДМР 100-ВУ-Ш2 0,6; 1,0; 1,6; 2,5; 4,0 2,5 100
ДМР 100-Н 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25 1,9 100 <Н> - внешнее резьбовое соединение М45х1,5 (для фланцевого соединения по ГОСТ 12815)
ДМР 160-Н 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25 1,3 160 <Н> - внешнее резьбовое соединение М45х1,5 (для фланцевого соединения по ГОСТ 12815)
ДМР 100-М-Д 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25 1,4 100 <Д> - с накидной гайкой по DIN 11851 (на Ду 25; 32; 40; 50 мм)
ДМР 100-Д 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25 1,3 100
ДМР 160-М-Д 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25 2,0 160
ДМР 160-Д 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25 1,8 160
ДМР 100-ВУ-Д 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25 1,8 100
ДМР 100-С 1,0 1,2 100 <С> - фланцевое соединение для сепараторов (аналог РМ 5320)
ДМР 100-ВУ-Г 25 1,8 100 <Г> - внешнее резьбовое соединение для гомогенизаторов

Класс точности манометров показывающих с разделителем сред ДМР - 1,5; 2,5.

Степень защиты манометров с разделителем сред от воздействия пыли и воды:

  • IP 54 - для ДМР исполнения ВУ
  • IP 40 - для всех остальных ДМР

Климатические исполнения манометров с разделителем сред:

- У2 (ДМР 100-М-Ш1, ДМР 100-Ш1, ДМР 160-М-Ш1, ДМР 160-Ш1, ДМР 100-М-Ш2, ДМР 100-Ш2, ДМР 160-М-Ш2, ДМР 160-Ш2, ДМР 100-ВУ-Ш1, ДМР 100-ВУ-Ш2, ДМР 100-ВУ-Г), но для работы при температуре от минус 40 до плюс 60°С и относительной влажности 95% при 35°С и более низких температурах, без конденсации влаги;

- УХЛ 4.2 (ДМР 100-Н, ДМР 160-Н, ДМР 100-М-Д, ДМР 100-Д, ДМР 160-Д, ДМР 100-ВУ-Д, ДМР 100-С), но для работы при температуре от 5 до 60°С и значениях относительной влажности 80% при 35°С и более низких температурах, без конденсации влаги;

- Т2 (ДМР 100-М-Ш1, ДМР 100-Ш1, ДМР 160-М-Ш1, ДМР 160-Ш1, ДМР 100-М-Ш2, ДМР 100-Ш2, ДМР 160-М-Ш2, ДМР 160-Ш2, ДМР 100-ВУ-Ш1, ДМР 100-ВУ-Ш2, ДМР 100-ВУ-Г), но для работы при температуре от минус 40 до плюс 60°С и значениях относительной влажности 98% при 35°С;

- 04.2. (ДМР 100-Н, ДМР 160-Н, ДМР 100-М-Д, ДМР 100-Д, ДМР 160-М-Д, ДМР 160-Д, ДМР 100-ВУ-Д, ДМР 100-С), но для работы при температуре от 5 до 60°С и значениях относительной влажности 98% при 35°С.

Масса манометров с разделителем сред ДМР без учета монтажных деталей приведены в таблице 1.

Более полная информация о манометрах с разделителем сред приведена на сайте в разделе документация.

Структура условного обозначения

ДМР Х - Х - Х - Х - Х - Х - Х - Х

Исполнение монтажного комплекта К1, К2 для манометра показывающего с разделителем сред ДМР 100-Н, ДМР 160-Н (согласно таблице 3):

- от -00 до -26 - материал фланцев - углеродистая сталь с покрытием кадмием;

- от -27 до -53 - материал фланцев - 12Х18Н10Т

Код монтажного комплекта:

- К1* - для присоединения к фланцам, по ГОСТ 12815 (без ответного фланца);

- К2* - фланцевое соединение по

ГОСТ 12815 (с ответным фланцем);

- К3** - для присоединения к гомогенизаторам.

Исполнение манометров с разделителем сред ДМР по материалам (согласно таблице 2).

Климатические исполнения манометров с разделителем сред ***:

- <УХЛ 4.2>, <У2> - обычное;

- <УХЛ 4.2 Э>, <У2Э> - экспортное;

- <04.2>, <Т2> - тропическое.

Класс точности манометров показывающих с разделителем сред - <1,5> - 1,5; <2,5> - 2,5.

Верхний предел измерений избыточного давления манометров с разделителем сред, с указанием единиц измерения ****.

Исполнения по монтажу****:

- <Ш> (Ш1, Ш2) - штуцерное соединение (М20х1,5);

- <Н> - внешнее резьбовое соединение М45х1,5 (для фланцевого соединения по ГОСТ 12815);

- <Д> - с накидной гайкой по DIN 11851 следующих типов:

- <Д-25> - на условный проход 25 мм;

- <Д-32> - на условный проход 32 мм;

- <Д-40> - на условный проход 40 мм;

- <Д-50> - на условный проход 50 мм.

- <С> - фланцевое соединение для сепараторов (аналог РМ 5320);

- <Г> - внешнее резьбовое соединение для гомогенизаторов.

Исполнение манометров показывающих с разделителем сред ДМР:

- <100>, <100-М> - ДМ-100, ДМ-100М - пылезащищенного исполнения с диаметром корпуса 100 мм;

- <160>, <160-М> - ДМ-160, ДМ-160-М - пылезащищенного исполнения с диаметром корпуса 160 мм;

- <100-ВУ> - ДМ-100 ВУ с диаметром корпуса 100 мм, пылеводозащищенного исполнения, виброустойчивый с жидкостным заполнением корпуса.

Оформление заказа

При заказе необходимо указать:

1. Наименование манометра с разделителем сред ДМР.

2. Условное обозначение (составляется по структурной схеме, приведенной выше).

3. Обозначение технических условий - ТУ 4212-101-00227471-2003.

Примечания:

1. * Монтажные комплекты К1 и К2 поставляются только для манометров показывающих с разделителем сред ДМР с исполнением по монтажу <Н>.

2. ** Монтажный комплект К3 поставляется только для манометров с разделителем сред с исполнением по монтажу - <Г>.

3. *** УХЛ4.2, УХЛ4.2Э, 04.2 - для ДМР 100-Н, ДМР 160-Н, ДМР 100-М-Д, ДМР 100-Д, ДМР 160-М-Д, ДМР 160-Д, ДМР 100-ВУ-Д, ДМР 100-С. У2, У2Э, Т2 - для ДМР 100-М-Ш1, ДМР 100-Ш1, ДМР 160-М-Ш1, ДМР 160-Ш1, ДМР 100-М-Ш2, ДМР 100-Ш2, ДМР 160-М-Ш2, ДМР 160-Ш2, ДМР 100-ВУ-Ш1, ДМР 100-ВУ-Ш2, ДМР 100-ВУ-Г.

4. **** Верхний предел измерений избыточного давления с указанием единиц измерения и обозначение исполнения по монтажу приведены в таблице 1.

5. Тип манометра с разделителем сред ДМР <С> поставляется только с диаметром корпуса манометра - 100 мм пылезащищенного исполнения (ДМ 100) с верхним пределом измерений избыточного давления 1 МПа и исполнения по материалу - 04; - 05 (материал мембраны 12Х18Н10Т и крепежного фланца Ст. 20 с покрытием Ц.12.Хр.).

6. Тип манометра с разделителем сред ДМР <Г> поставляется только с манометром виброустойчивого исполнения с диаметром корпуса 100 мм (ДМ 100-ВУ) и верхним пределом измерений избыточного давления 25 МПа и исполнения по материалу - 04; - 05; - 06 (см. таблицу 2).

Таблица 2.

Обозначение исполнений по материалам Материал мембран (разделителя) Материал крепежа (гайка, фланец) разделителя на объект Материал штуцера, соприкасающегося с измеряемой средой ДМР-Ш (штуцерного соединения
01 Ст. 45 Ст. 20
02 36НХТЮ Ст. 45 12Х18Н10Т
03 14Х17Н10Т То же
04 Ст. 45 Ст. 20
05 12Х18Н10Т Ст. 45 12Х18Н10Т
05 14Х17Н10Т То же

Примечание - Для пищевой промышленности применяются манометры показывающие с разделителем сред ДМР с исполнениями по материалам 04, 05, 06.
