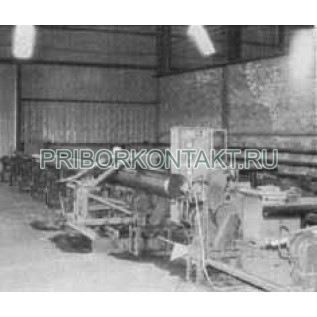

Установка ультразвуковая АТЛАНТ-3 (АТЛАНТ3, АТЛАНТ 3)

АТЛАНТ-3

Установка ультразвуковая АТЛАНТ-3 (АТЛАНТ3, АТЛАНТ 3)
Предназначена для автоматизированного контроля бурильных и обсадных труб на трубных базах буровых предприятий, а также в цехах трубопрокатных заводов на отдельных, специально оборудованных линиях контроля.
Установка в составе аппаратуры неразрушающего контроля труб нефтяного сортамента БУР-2 обеспечивает обнаружение ультразвуковым методом дефектов типа нарушения сплошности металла и контроль отклонений толщины стенки контролируемых труб от номинального значения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :
Размеры контролируемых труб:
наружный диаметр, мм 102 ... 324.
толщина стенки, мм 5 ... 15.
длина, мм 5,5 ... 13.
Условная чувствительность:
возможность обнаружения искусственного отражателя типа рисок продольной и поперечной ориентации протяжённостью, мм 50+5; 10+1:
глубиной от толщины стенки трубы, % 10 + 1; 5 + 0,5 .
Предел допускаемой основной погрешности порогов срабатывания автоматических сигнализаторов отклонения толщины стенки контролируемых труб от номинального значения не более, мм 0,2 .
Максимальная скорость контроля труб:
диаметром от 102 до 147 мм, м / сек 0,14.
диаметром от 168 до 324 мм, м / сек 0,07.
Расход технологической жидкости (питьевой воды)
не более, м³ / час 0,4.
Питание прибора:
сеть переменного тока частотой 50 Гц напряжением, В 220.
Потребляемая мощность, ВА, не более 1000.
Габаритные размеры, мм:
стойки электронной 700х600х2000
механизма ультразвукового контроля 1600х900х1400
Масса, кг
стойки электронной 250
механизма ультразвукового контроля 200
