Счетчик аэрозольных частиц ПК.ГТА-0,3-002

ПК.ГТА-0,3-002

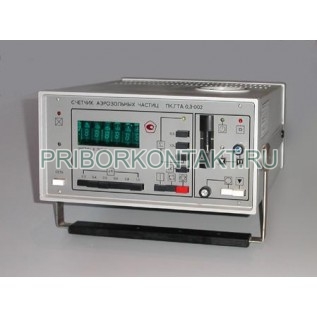

Счетчик аэрозольных частиц ПК.ГТА-0,3-002

Также этот прибор может называться: ПК.ГТА 0,3-002, ПК.ГТА0,3-002, ПК-ГТА-0,3-002, ПК.ГТА 0,3 002.

ПК.ГТА-0,3-002 счетчик аэрозольных частиц предназначается для контроля чистоты воздуха в производственных помещениях, где предполагается использование чувствительной контрольной и измерительной аппаратуры.

Сфера применения: электронная, фармацевтическая, медицинская и другие отрасли промышленности.

Технические характеристики ПК.ГТА-0,3-002:

Количество каналов для регистрации частиц - 6.

Размеры частиц - от 0,3 мкм; от 0,6 мкм; от 0,4 мкм; от 0,8 мкм; от 0,5 мкм; от 1,0 мкм.

Диапазон измерения счетной концентрации - от 100 частиц/л до 3·10⁵ частиц/л.

Объемный аэрозольной пробы, отбираемой на анализ - 0,1 л; 1 л; 10 л.

Время отбора аэрозольной пробы - 6 с; 60 с; 600 с; непрерывно.

Тип индикации ПК.ГТА-0,3-002 - цифровая.

Предел допускаемой относительной погрешности измерения объема аэрозольной пробы - ±10 %.

Пределы относительной погрешности измерений времени отбора аэрозольной пробы - ±3 %.

Собственный фон счетчика ПК.ГТА-0,3-002 при объеме аэрозольной пробы 1 л, отбираемой на анализ при температуре (20±5)° С:

- в канале «от 0,3 мкм и выше» - не более 100 частиц;

- в канале «от 0,4 мкм и выше» - не более 5 частиц;

- в остальных каналах - отсутствует.

Продолжительность непрерывной работы - не менее 8 ч.

Время установления рабочего режима - не более 15 мин.

Напряжение сети питания - 220±22 В.

Частота сети питания - 50±0,5 Гц.

Потребляемая мощность - 90 Вт.

Габаритные размеры - 310×350×175 мм.

Масса - не более 10 кг.

Счетчики ПК.ГТА-0,3-002 работают в режимах:

- автоматического пуска;

- ручного запуска;

- внешнего запуска от электрического сигнала.

Принцип действия счетчиков аэрозольных частиц ПК.ГТА-0,3-002 оптический и основан на регистрации рассеянного излучения.

В качестве источника света в счетчике ПК.ГТА-0,3-002 используется лампа накаливания. Частицы, попадая в освещенный рабочий объем, рассеивают излучение. С помощью конденсорной системы рассеянное излучение регистрируется фотоприемником - фотоэлектрическим умножителем. Сила светового импульса пропорциональна размеру частицы, а количество световых импульсов зависит от числа частиц.

Условия эксплуатации ПК.ГТА-0,3-002:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +35° С - до 80%.

Атмосферное давление - от 650 мм рт. ст. до 800 мм рт. ст.
