Преобразователь Я6-130

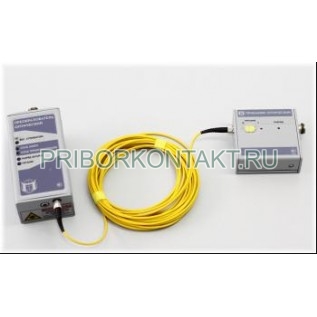

Преобразователь измерительный с волоконно-оптической линией связи Я6-130 (Я6 130)

Применяется в задачах передачи аналоговых сигналов по оптическому каналу. Используется при решении задач электромагнитной совместимости, электромагнитной безопасности, радиоконтроля, а также при измерении диаграммы направленности антенн. Оптическая развязка позволяет исключить влияние кабеля на результат измерения электрических аналоговых сигналов на длинах до 100 м. Входит в состав приемника измерительного с оптической развязкой входного сигнала П5-45.

Технические характеристики:

1. Диапазон частот от 0.5 МГц до 3000 МГц.

2. Диапазон измеряемых уровней гармонических сигналов (при отношении сигнал/шум не менее 10), спектральная плотность шума, уровни нелинейных искажений:

3. При входных уровнях, превышающих заданный порог по нелинейности, для уменьшения нелинейных искажений производится автоматическое включение внутреннего аттенюатора лазерного модуля. При входных уровнях, не превышающих заданный порог по нелинейным искажениям, для увеличения отношения сигнал/шум, внутренний аттенюатор отключается.

4. Коэффициент передачи при выключенном и включенном внутреннем аттенюаторе

5. Коэффициент стоячей волны не более 2,0.

6. Пределы допускаемой абсолютной погрешности коэффициента передачи ±2,0 дБ.

7. Диапазон рабочих температур -20 ^oС…+50 ^oС
