ТВИ-024

Весовой преобразователь-контроллер ТВИ-024 (ТВИ 024, ТВИ024)

Взрывозащищённый весовой терминал ТВИ-024 предназначен для применения в процессах измерения статических и движущихся масс в составе весоизмерительных систем или весов, находящихся во взрывоопасных зонах или помещениях (кроме подземных выработок, шахт, рудников и их наземных строений, опасных по рудничному газу и/или пыли). Помимо этого, терминал может использоваться в составе дозаторов и оснащаться дополнительными внешними модулями 2И, 8/4 ОК.

Терминал ТВИ-024 сертифицирован на смеси группы IIB. ГОСТ Р 51330 99.

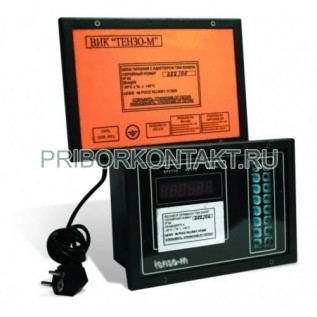

Терминал конструктивно выполнен из двух блоков: блок питания с адаптером (БПА), устанавливаемый в безопасной зоне, и, собственно, весовой терминал (ВТ), устанавливаемый в опасной зоне. Блок питания соединяется с весовым терминалом двумя кабелями: кабелем питания и кабелем интерфейса, соответствующего стандарту RS 485. Длина кабелей — до 100 м. Сетевое питание (220 В) подключается к БПА.

БПА с выходными искробезопасными электрическими цепями вида «i » имеют следующие маркировки взрывозащиты: 0Exia[ia]IIВT6 Х. БПА предназначен для питания ВТ напряжением постоянного тока с искробезопасными параметрами.

Соответствие стандартам

ВТ имеет маркировку взрывозащиты: 0ЕхiаIIСТ6 Х. ВТ предназначен для питания тензорезисторных датчиков напряжением постоянного тока; преобразования сигнала тензодатчика в цифровой код; отображения результатов взвешивания; обмена информацией с внешним устройством.

Дополнительные сведения
