Манометр МПТИ

МПТИ

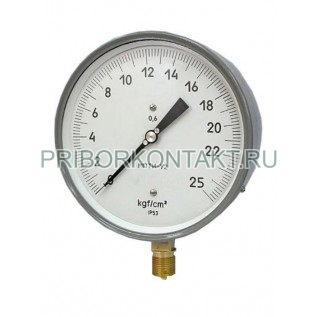

Показывающий манометр МПТИ

Также этот прибор может называться: МП ТИ, МП-ТИ, mpti, mp-ti, mp ti.

МПТИ манометр показывающий предназначен для измерения избыточного давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода.

Манометры МПТИ представлены следующими модификациями: МПТИ-У2, МПТИ-У3.

Технические характеристики МПТИ:

Класс точности - 0,4; 0,6; 1.

Диапазоны показаний - от 0 до 1 кгс/см²; от 0 до 1,6 кгс/см²; от 0 до 2,5 кгс/см²; от 0 до 4 кгс/см²; от 0 до 6 кгс/см²; от 0 до 10 кгс/см²; от 0 до 16 кгс/см²; от 0 до 25 кгс/см²; от 0 до 40 кгс/см²; от 0 до 60 кгс/см²; от 0 до 100 кгс/см²; 160 кгс/см²; от 0 до 250 кгс/см²; от 0 до 400 кгс/см²; от 0 до 600 кгс/см².

Степень защиты - IP53.

Средний срок службы - 10 лет.

Материалы деталей МПТИ:

- корпус - алюминиевый сплав;

- стекло - оконное;

- трубчатая пружина - медный сплав, железоникелевый сплав;

- держатель - медный сплав;

- механизм - бронза, нержавеющая сталь.

Приборы изготавливаются с резьбой присоединительного штуцера М20×1,5-8g, G1/2-B, R 1/2.

Варианты исполнения: приборы изготавливаются с радиальным штуцером без фланца.

Робота приборов основана на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.

Диаметр корпуса - 160 мм.

Масса - не более 1,5 кг.

Условия эксплуатации МПТИ:

Эксплуатация манометров с классом точности 0,6 и 1:

- температура окружающего воздуха - от -50° С до +60° С;

- относительная влажность при +25° С - до 100%;

- климатическое исполнение - умеренный климат У2.

Эксплуатация манометров МПТИ с классом точности 0,4:

- температура окружающего воздуха - от -30° С до +60° С;

- относительная влажность при +25° С - до 98%;

- климатическое исполнение - умеренный климат У3.

Приборы выдерживают воздействие вибрации:

- в диапазоне частот - от 5 Гц до 25 Гц;

- с амплитудой - 0,1 мм.
