Манометр ДМ5012Сг

ДМ5012Сг

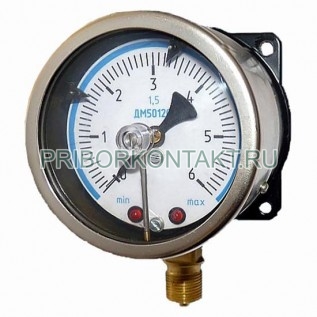

Сигнализирующий манометр ДМ5012Сг

Также этот прибор может называться: ДМ 5012Сг, ДМ-5012Сг, ДМ-5012-Сг, ДМ-5012 Сг, dm5012sg, dm 5012sg, dm-5012sg.

ДМ5012Сг манометр сигнализирующий (электроконтактный, показывающий) предназначен для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями с помощью коммутирующего устройства, выполненного на основе оптических датчиков и мощного электронного коммутатора.

Сфера применения: в самых различных отраслях промышленности.

Манометры ДМ5012Сг представлены в исполнениях:

- взрывозащищенное с видом взрывозащиты «Взрывонепроницаемая оболочка» - ДМ5012СгВн;

- защищенное от агрессивной среды (коррозионностойкое) - ДМ5012СгВнКс.

Технические характеристики ДМ5012Сг:

Класс точности - 1; 1,5.

Диапазон показаний - от 0 до 1600 кгс/см² (от 0 до 160 МПа).

Погрешность применения - ±1%; ±1,5%.

Повышенная мощность коммутируемой цепи - при значении тока не более 5 А.

Диапазоны показаний ДМ5012Сг представлены в таблице:

«Мягкое» включение коммутируемых цепей - коммутатор включается при прохождении коммутируемого напряжения сети через «0».

Возможность коммутировать две независимые электрические цепи, имеющие различные значения токов и напряжений.

Резьба присоединительного штуцера ДМ5012Сг:

- М20х1,5-8g - метрическая резьба;

- G1/2-B - дюймовая резьба;

- R1/2 - коническая резьба.

Отсутствие механических контактов; эффектов дребезга; подгорания.

Материалы деталей манометра ДМ5012Сг:

- корпус - алюминиевый сплав;

- стекло - литое;

- трубчатая пружина - медный сплав, железо-никелевый сплав;

- держатель - медный сплав;

- механизм - бронза, нержавеющая сталь.

Параметры сигнализирующего устройства:

- исполнение по подключению внешних коммутируемых цепей - III, IV, V, VI;

- погрешность срабатывания уставок - от 0,5% до 1%;

- значение коммутируемого тока - от 0 до 5 А;

- возможность изменения исполнения и значения уставок сигнализирующего устройства.

Напряжение внешних коммутируемых цепей:

- переменного тока - не более 220 В;

- постоянного тока - 27 В.

Частота переменного тока - 50±1 Гц.

Максимальное значение сигнальных цепей:

- напряжение - 24 В;

- сила тока - 10 мА.

Время срабатывания сигнализирующего устройства:

- на включение - 0,1 с;

- на выключение - от 0,5 с до 1 с.

Напряжение питания для ДМ5012Сг - 24 В.

Потребляемая мощность - не более 3,6 Вт.

Средний срок службы:

- обычное исполнение - 10 лет;

- исполнение, защищенное от агрессивной среды - 6 лет.

Средняя наработка на отказ:

- обычное исполнение каждой функции - 100 000 ч;

- исполнение, защищенное от агрессивной среды - 66 000 ч.

Диаметр корпуса - 100 мм; 160 мм.

Масса приборов:

- в корпусе диаметром 100 мм - не более 1,2 кг;

- в корпусе диаметром 160 мм - не более 1,9 кг.

Манометры ДМ5012Сг состоят из:

- блока чувствительного элемента;

- сигнализирующего устройства.

Сигнализирующее устройство включает в себя:

- оптико-электронные датчики указателей сигнализирующего устройства;

- электронный блок;

- коммутирующий блок.

В основе работы прибора манометр ДМ5012Сг лежит преобразование перемещений чувствительного элемента - трубчатой пружины Бурдона, во вращательное движение показывающей стрелки прибора и шторок оптико-электронных датчиков сигнализирующего устройства посредством трибко-секторного механизма.

Условия эксплуатации ДМ5012Сг:

Климатическое исполнение относительно диапазона рабочих температур:

- от -40° С до +60° С - У3;

- от -25° С до +60° С - У3.1;

- от -5° С до +60° С - Т3.

Относительная влажность воздуха:

- исполнение У3; У3.1 при температуре 25° С - до 98%;

- исполнение Т3 при температуре 35° С - до 98%.

Степень защиты - IP53.

Устойчивость ДМ5012Сг к воздействиям вибрации:

- диапазон частот - от 5 Гц до 35 Гц;

- амплитуда - 0,35 мм.

Устойчивость к перегрузке избыточным давлением относительно верхнего значения диапазона показаний:

- не более 10 МПа (100 кгс/см²) - 25%;

- от 10 МПа (100 кгс/см²) до 60 МПа (600 кгс/см²) - 15%;

- от 60 МПа (600 кгс/см²) до 10 МПа (100 кгс/см²) - 10%.

Устойчивость к синусоидальным вибрационным воздействиям:

- диапазон частоты - от 1 Гц до 60 Гц;

- ускорение - 5 м/с².

Устойчивость к радиационным воздействиям при экспозиционной дозе за 10 лет - 600 рад.

Максимальная мощность экспозиционной дозы гамма излучения - не более 0,05 рад/ч.

Устойчивость манометра ДМ5012Сг к микросекундным помехам большой энергии:

- по цепи питания - 1 кВ;

- по цепи питания от корпуса и по сигнальным цепям - 2 кВ.

Устойчивость к кондуктивным помехам - в полосе частот от 150 кГц до 80 МГц при напряжении 3 В.
