Лаг ИЭЛ-3 (ИЭЛ-2М2) (ИЭЛ 3, ИЭЛ3)
Индукционный электронный лаг ИЭЛ-3 (ИЭЛ-2М2) измеряет скорость относительно водной среды и предназначен для использования на кораблях и судах с неограниченным районом плавания.
Лаг ИЭЛ-3 является развитием известного, хорошо зарекомендовавшего себя прибора ИЭЛ-2М и построен на современной микропроцессорной базе с интерфейсами в международном коде NMEA 0183 (IEC 1162-1) по RS232/422), обеспечивающими подключение их в регистрационные системы и интегрированные навигационные комплексы.

В состав лага ИЭЛ-3 входят:
* Датчик скорости - построен на основе индукционного принципа измерения относительной скорости в электропроводящей жидкости (использован датчик от лага ИЭЛ-2М).
* Измерительный преобразователь скорости - микропроцессорный блок, обеспечивающий процесс измерений, обработки и передачи измерительной информации в центральный прибор.

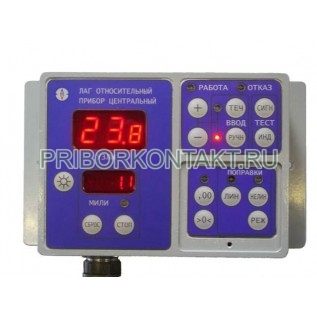

* Центральный прибор - построен на основе специализированного микропроцесорного вычислителя, решающего задачи определения скорости, исчисления и хранения пройденного пути, выдачу измерительной информации репитером и другим системам, обеспечивать сервисные функции. Обеспечивает управление лагом, ввод поправок на течение, сброс счетчика пройденного расстояния.
* Репитеры - универсальные микропроцессорные индикаторы, подключаются по последовательному интерфейсу к центральному блоку и индицируют скорость и пройденный путь.

Технические характеристики.
1. Диапазон измерения скорости, уз. -10…+60
2. Пределы измерения пройденного расстояния, м. мили. 0-9999,9
3. Предельная инструментальная погрешность лага по скорости, Уз. 0,1
4. Питающая сеть однофазного переменного тока, В, Гц 220, 50
5. Аварийное питание от сети постоянного тока, В 24
6. Потребляемая мощность, ВА, не более 150
7. Репитеры, шт. 0-5
8. Внешний интерфейс RS232 и RS422
9. Глубина измерения под килем, м от 2-3
10. Измерение скорости на заднем ходу, уз. 0 … -10
11. Температура окружающей среды, ^оС воздух от -40 до +50; вода от -4 до +36.
