Контроллер УЗО Б

УЗО Б

УЗО-Б, УЗО Б номинальным токам 80, 100, 160, 200, 250, 320, 400, 500, 630А.
Устройства защитного отключения типа УЗО-Б предназначены для использования в системах электроснабжения жилых, общественных и производственных зданий и обеспечения электро- и пожаробезопасности оборудования и людей при аварийных ситуациях в трехфазных электрических сетях переменного тока с заземленной нейтралью напряжением 380/220V и номинальными токами 80, 100, 160, 200, 250, 320, 400, 500, 630А.

УЗО-Б входят в состав единой серии низковольтного комплектного оборудования системы электробезопасности “СЭТАП”.

УЗО-Б являются устройствами, управляемыми дифференциальным током, которые отключают защищаемую цепь или вырабатывают сигнал управления для отключения защищаемой цепи в случае превышения дифференциальным током заданной величины.

УЗО-Б производят защитное отключение с выдержкой установленного времени также при:
обрыве фазного провода на стороне питающей сети;

однофазном несимметричном снижении напряжения сети ниже 0,6 Un или 0,75 Un;

трехфазном симметричном снижении напряжения сети ниже 0,5 Un или 0,75 Un;
и осуществляют дополнительную функцию защиты от сверхтоков и токов короткого замыкания.

Возможная область применения
Защита электрической сети жилых, общественных и производственных помещений;

Защита единичных или группы электроустановок в строительстве и промышленности;
Общая защита воздушных и кабельных линий электроснабжения, в том числе, создание селективных систем защиты электрических сетей с целью предотвращения возгораний от токов утечки и токов короткого замыкания.

Технические данные

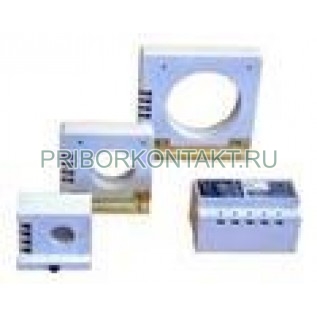

дифференциальное реле (УЗО-Б в варианте управляющего реле) в составе:

блок электронный БЭ;
блок датчика.

УЗО-Б в варианте управляющего реле имеют выход типа “замыкающий контакт” для управления независимым расцепителем ВА с номинальным значением коммутируемого постоянного тока 4 А и напряжением до 250 V.
