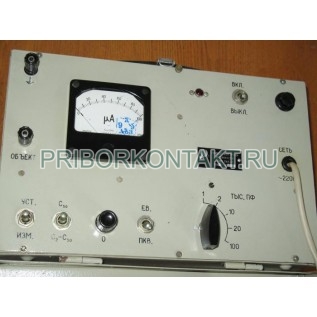

Прибор контроля влажности ПКВ-7

Также этот прибор может называться: ПКВ 7, ПКВ7, pkv-7, pkv 7, pkv7.

ПКВ-7 прибор контроля влажности предназначен для определения увлажненности изоляции силовых трансформаторов при их монтаже, ремонте и эксплуатации.

Приборы ПКВ-7 позволяют оценить состояние изоляции трансформаторов, как залитых, так и не залитых маслом.

Сфера применения: лабораторные и полевые условия.

Технические характеристики ПКВ-7:

Частота измерения:

- «геометрической» емкости в режиме «ПКВ» - 2 Гц;

- разности емкостей в режиме «ЕВ» - 0,25 Гц.

Отсчет величины емкости производится по шкале прибора в диапазонах - от 0 до 1000 пФ; от 0 до 2000 пФ; от 0 до 10 000 пФ; от 0 до 20 000 пФ; от 0 до 100 000 пФ.

Погрешность при измерении емкости в пределах от 0,2 пФ до 100 000 пФ и сопротивлении изоляции объекта измерения не менее 100 МОм - не более ±6% от выбранного предела измерения.

Потребляемая мощность ПКВ-7 - не более 50 В·А.

Напряжение питания от сети переменного тока - 220 В.

Габаритные размеры - 316×215×142 мм.

Масса - не более 7,2 кг.

Прибор контроля влажности ПКВ-7 может применяться не только для контроля изоляции силовых трансформаторов, но и для других объектов: высоковольтных вводов, измерительных трансформаторов, в тех случаях, когда нужно оценить изменение состояния изоляции за какой либо промежуток времени.

Для таких случаев нормы отсутствуют, однако можно определить, увлажняется ли изоляция в контролируемый период времени, сравнивая результаты измерений на одном объекте в разные моменты времени.
