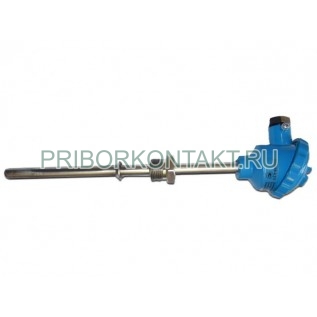

Датчик температуры ТС5008

Также этот прибор может называться: ТС 5008, ТС-5008, ts5008, ts 5008, ts-5008, tc5008, tc 5008, tc-5008.

ТС5008 датчик температуры предназначен для измерения температуры путем преобразования температуры жидких и газообразных неагрессивных сред, в том числе и пара, в унифицированный токовый выходной сигнал, а также является комплектующим изделием.

В наличии модификация - ТС5008Ех (взрывонепроницаемая оболочка).

Датчики ТС5008Ех используются для установки во взрывоопасных зонах помещений и наружных установках.

Сфера применения: в системах автоматического управления, контроля и регулирования производственных процессов.

Технические характеристики ТС5008:

Диапазон показаний - от -50° С до +400° С.

Пределы измерения температуры:

- нижний - (-50)° С; -25° С; 0° С;

- верхний - 0° С; 25° С; 50° С; 100° С; 150° С; 200° С; 250° С; 300° С; 350° С; 400° С.

Предел допускаемой основной погрешности ТС5008 - ±0,25%; ±0,5%; ±1%.

Дополнительная погрешность на каждые 10° С относительно основной погрешности:

- ±0,25% - не более ±0,1%;

- ±0,5% - не более ±0,2%;

- ±1% - не более ±0,5%.

Время термического срабатывания - не более 10 с.

Выходной сигнал датчика ТС5008 - постоянный ток:

- двухпроводная линия связи - от 4 мА до 20 мА;

- трехпроводная линия связи - от 0 до 5 мА.

Пульсация выходного сигнала - не более 0,5 предела допускаемого значения основной погрешности.

Сопротивление нагрузки:

- для датчиков с выходным сигналом от 4 мА до 20 мА - от 0,2 Ом до 1000 Ом;

- для датчиков с выходным сигналом от 0 до 5 мА - от 0,2 Ом до 2500 Ом.

Напряжение питания постоянного тока - от 17 В до 42 В.

Потребляемая мощность устройства термопреобразователь ТС5008 с выходным сигналом:

- от 4 мА до 20 мА - не более 0,85 В·А;

- от 0 до 5 мА - не более 0,36 В·А.

Резьба присоединительного штуцера - М20×1,5-8g, М12х1,5-8g.

Исполнение - защищенное; коррозиестойкое; погружаемые.

Наработка на отказ - не менее 100 000 ч.

Средний срок службы - не менее 8 лет.

Габаритные размеры:

- ТС5008 - не более 42×663 мм;

- ТС5008Ех - не более 63×623 мм.

Длина погружаемой части - 50±5 мм; 100±5 мм; 150±5 мм; 200±5 мм; 250±5 мм; 300±5 мм; 350±5 мм; 400±5 мм; 450±5 мм; 500±5 мм.

Масса - не более 0,6 кг.

Условия эксплуатации ТС5008:

Температура измеряемой среды - от -40° С до +70° С.

Климатическое исполнение - У2.

Степень защиты:

- общепромышленное - IP65;

Устойчивость к воздействию синусоидальной вибрации:

- частота - от 5 Гц до 100 Гц;

- амплитуда - от 2,5 мм до 0,1 мм.

Устойчивость к:

- электромагнитные помехи;

- атмосферное давления - группа Р1.

Термопреобразователи ТС5008 состоят из:

- термочувствительного элемента, выполненного в виде термопреобразователя сопротивления, помещенного внутри защитной арматуры;

- электронной схемы, которая осуществляет преобразование сопротивления термочувствительного элемента в унифицированный токовый выходной сигнал.
