Н2

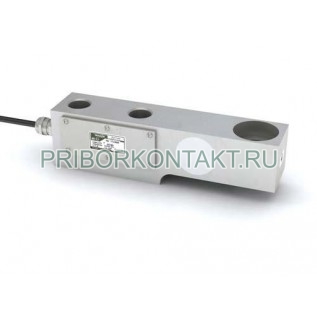

Тензорезисторный датчик Н2 (Н 2, Н-2 )

Назначение

Тензорезисторный датчик силы Н2 используется в платформенных, бункерных весах, а также для взвешивания баков и других емкостей, работающих в сухих неагрессивных средах. Консольное крепление датчика позволяет создавать сило- и весоизмерительные системы минимальной высоты.

Наибольший предел измерения (НПИ) - 1, 2, 5 , 10 и 15т.

Описание

Степень защиты оболочкой по ГОСТ 14254: IP 65. Вид и уровень взрывозащиты по ГОСТ 51330.0 (МЭК 60079-0-98) — 0ExiallCT6 X.

Датчик используется в платформенных весах, бункерных весах «Поток», дозаторах «Гамма», «Дельта» и тензометрических весоизмерительных электронных устройствах (ТВЭУ).

Достоинства

Высокая точность – класс С3

Высокая надежность – в конструкции датчика используются тензорезисторы, микропровод, клей, герметик и регулировочные резисторы лучших мировых производителей

Уровень взрывозащиты 0ExiallCT6 X

Рабочий диапазон температур от –30 до +40°С

Датчики выпускаются по ГОСТ 30129-96, ГОСТ 28836-90.
Датчики серии Н внесены в Госреестр средств измерения РФ под № 19760-04.

Датчики серии Н внесены в Госреестр средств измерения Р.Беларусь под № РБ 03 03 1602 04.

Силопередающие устройства

Для реализации заявленной точности измерения необходимо крепить датчик к жесткому недеформируемому основанию и обеспечить отсутствие на силовом входе боковых сил и моментов.

Для встраивания датчика типа Н2 в платформенные весы используется шарнирная опора Н2/Ш2.

Стандартная комплектация

Тензодатчик

Класс точности C3 по ГОСТ 30129 (МОЗМ Р60)

Длина кабеля 3м

Паспорт

Гарантия 12 мес.

Дополнительная комплектация

Класс точности C1 по ГОСТ 30129 (МОЗМ Р60)

Длина кабеля 3... 50м

Схема выводов кабеля

+Uпит. - зеленый

–Uпит. - черный

+Uизм. - белый

–Uизм. - красный.
