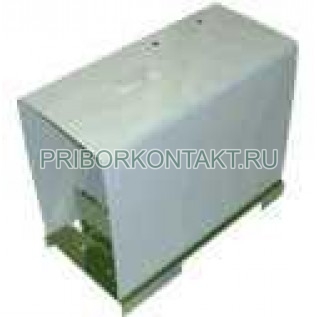

БПЗ 402

БПЗ 402

Блоки типов БПЗ-401 (блок напряжения), БПЗ-402 (блок токовый) предназначены для питания выпрямленным током устройств автоматики, управления и релейной защиты, выполненной на номинальное напряжение 110 или 220 В или заряда конденсаторных батарей (блоков БК-400 и др.) напряжением заряда 400 В. Блоки БПЗ-401 и БПЗ-402 имеют выходную мощность 100 Вт в длительном режиме и 200 Вт в кратковременно режиме.

Блоки БПЗ-401 включаются на измерительные трансформаторы напряжения или цепь трансформаторов собственных нужд.

Блоки БПЗ-402 могут работать с трансформаторами тока, отдаваемая мощность которых при двукратном номинальном токе не менее 500 ВА.

Условия эксплуатации:

Климатическое исполнение УХЛ или О, категория размещения ''4'' по ГОСТ 15150 - 69.

Диапазон рабочих температур окружающего воздуха от - 40° С до + 40° С.

Группа механического исполнения по ГОСТ17516.1 - 90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Гц.

Степень защиты оболочки блоков и выводов IP00 по ГОСТ 14255 - 69.

Основные параметры:

Номинальное входное напряжение блока БПЗ-401, В 100, 105, 110, 115, 121, 127, 200, 210, 220, 230, 242, 254.

Уставки по току наступления феррорезонанса блока БПЗ-402, A 4,65; 6; 8,5, 9,3; 12; 17

Номинальное выходное напряжение, В 110, 220

Номинальная частота блоков БПЗ-401, Гц 50,60

Номинальная частота блоков БПЗ-402, Гц 50

Технические данные:

Напряжение заряда, В 400

Время заряда конденсаторов ёмкостью 200 мкФ, мс, не более 70

Значения выходного напряжения блоков типов БПЗ-401 и БПЗ-402 при отсутствии нагрузки и минимально допустимом сопротивлении нагрузки на выходе приведены в таблице 1.
