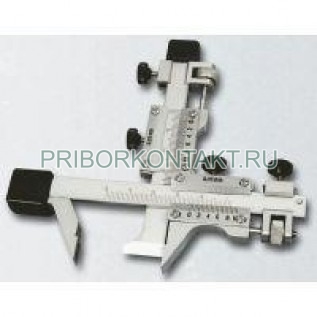

Штангенгзубомер ШЗН-40

ШЗН-40

ШЗН-40, ШЗН 40, ШЗН40
Штангенгзубомеры тип ШЗН (ТУ2-034-773-89)
Шаг зуба колеса, мм 4 - 40 ;
Предел измерений высоты зуба, мм 0 – 40

Предназначены для измерения расстояния между разноименными боковыми поверхностями (толщины) зуба цилиндрических прямозубых и косозубых колес внешнего зацепления 11-и и 12-й степеней точности ГОСТ 1643-81 по постоянной хорде или по хорде делительной окружности.

В рамке с неподвижной губкой в двух взаимно перпендикулярных пазах перемещаются штанга с подвижной губкой и высотная линейка. На штанге и высотной линейке нанесены углубленные шкалы, что предотвращает их износ при перемещении в рамке. Рамка снабжена нониусами. Для точной установки на размер высотной линейки и штанги с подвижной губкой служат микроподачи, а для их фиксации - стопорные винты. Шкалы штанги, высотной линейки и нониусов выполнены с матовым хромовым покрытием, исключающим бликование. Остальные поверхности штангензубомера имеют блестящее хромовое покрытие.
Обозначение штангензубомера, с шаг. зуба 1-18 при заказе: Штангензубомер ШЗН 18 ТУ 2-034-773-89

Технические характеристики:
