Рулетка Р20Н2Г

Р20Н2Г

Рулетка измерительная Р20Н2Г

Также это изделие может называться: Р20-Н2Г, Р20 Н2Г, r20n2g, r20-n2g, r20 n2g.

Р20Н2Г рулетка измерительная металлическая предназначена для измерений линейных размеров путем непосредственного сравнения со шкалой рулетки.

Рулетки применяются в машиностроении, строительстве и других отраслях промышленности при выполнении работ по оценке соответствия промышленной продукции других видов, а также иных объектов.

Технические характеристики Р20Н2Г:

Номинальная длина шкалы рулетки - 20 м.

Цена деления - 1 мм.

Класс точности - 2.

Допускаемое отклонение действительной длины интервалов шкал рулеток от нанесенной на шкале при температуре окружающей среды 20° C:

- миллиметрового - не более ±0,15 мм;

- сантиметрового - не более ±20 мм;

- дециметрового - не более ±30 мм;

- отрезок шкалы 1 м и более - ±(0,3 +0,15(L-1)), L - число полных и неполных метров в отрезке.

Ширина штрихов шкалы рулетки Р20Н2Г - 0,2 мм; 0,3 мм; 0,4 мм.

Допускаемое отклонение ширины штриха - ±0,05 мм.

Отклонение от перпендикулярности для штрихов шкалы - 30´.

Отклонение от перпендикулярности для цифр - 3°.

Материал ленты - нержавеющая сталь.

Покрытие - лаковое.

Тип вытяжного конца - груз.

Толщина ленты - от 0,12 мм до 0,3 мм.

Ширина ленты - от 7 мм до 25 мм.

Принцип действия Р20Н2Г - механический.

Рабочее усилие натяжения ленты при измерениях создает груз.

Полный средний ресурс измерений для рулеток с измерительными лентами - 2000 циклов.

Габаритные размеры - не более 330×160×40 мм.

Масса рулетки без груза - не более 0,62 кг.

Масса груза - 2±0,1 кг.

Вытяжной конец измерительной ленты рулетки Р20Н2Г снабжен грузом. Груз имеет цилиндрическую форму. На груз нанесены штрихи шкалы и оцифровка, началом шкалы служит нижний торец груза.

Условия эксплуатации:

Температура окружающего воздуха - от -40° С до +50° С.

Относительная влажность воздуха - не более 98%.

Температура предельных условий транспортирования - от -50° С до +50° С.

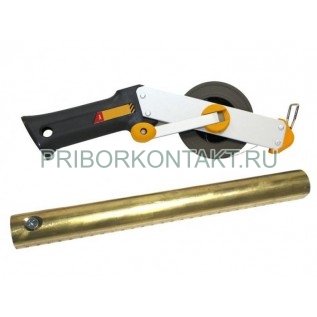

Рулетки Р20Н2Г состоят из измерительной ленты и корпуса. Измерительная лента заключена в открытый корпус с ручкой. Наматывание и сматывание измерительной ленты осуществляется при помощи рукоятки. На шкалы рулетки нанесены миллиметровые, сантиметровые и метровые интервалы.
