Пластина плоскопараллельная ПМ-90

Также это изделие может называться: ПМ 90, ПМ90, pm-90, pm 90, pm90.

ПМ-90 пластина плоскопараллельная стеклянная применяется для поверки интерференционным методом плоскостности и взаимной параллельности поверхностей микрометров (гладких и рычажных) и скоб (рычажных и индикаторных).

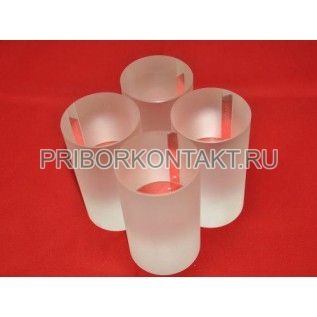

Плоскопараллельные стеклянные пластины ПМ-90 имеют форму круглых прямых цилиндров с полированными торцевыми поверхностями, являющимися измерительными.

Цилиндрическая поверхность пластин должна быть матовой, за исключением площадки, предназначенной для нанесения маркировочных знаков.

Технические характеристики ПМ-90:

Предел измерения микрометров и скоб - от 75 мм до 90 мм.

Класс точности - 2.

Отклонение действительного размера - ±10 мкм.

Отклонение взаимной параллельности измерительных поверхностей - 1 мкм.

Отклонение плоскостности измерительных поверхностей - ±0,1 мкм.

Местная неплоскостность - не более ±0,03 мкм.

Материал изготовления ПМ-90 - стекло марки К8 ГОСТ 3514-76.

Габаритные размеры:

- диаметр - 50 мм;

- высота - 90 мм.

Масса - не более 450 г.

Условия эксплуатации:

Рабочая температура - 20±5° С.

Относительная влажность воздуха - не более 80%.

Климатическое исполнение ПМ-90 - О; Т.

Категория размещения - 4.2.

Размер пластины для поверки микрометров определяется кратчайшим расстоянием между её измерительными плоскостями.

ПМ-90 получили широкое применение в инструментальной промышленности, в станкостроении, приборостроении, машиностроении и многих других отраслях промышленности.
