Электроэрозионная обработка (Э)

Электроэрозионная обработка (Э)

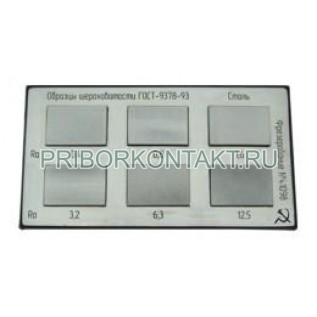

Электроэрозионная обработка (Э). Номинальное значение параметра Ra: 0,4 мкм; 0,8 мкм; 1,6 мкм; 3,2 мкм; 6,3 мкм; 12,5 мкм. Расположение неровностей: без определенного направления штриха.

Набор образцов шероховатости поверхности сравнения (ОШС) по стали, чугуну и другим материалам ГОСТ 9378-93 (совместимы с ISO 2632-1-85, ISO 2632-2-85).

Образцы представляют собой пластины с набором образцов, изготовленных методом гальванопластики с матриц, полученных одним видом обработки с различными

номинальными значениями параметра Ra. Основой для нанесения ОШС является катодный никель. ОШС предназначены для контроля шероховатости трудно доступных поверхностей, поверхностей изделий преимущественно на рабочих местах путем сравнения с поверхностью образца визуально, оперативной оценки шероховатости детали на различных стадиях технологического процесса механообработки. ОШС используются также конструкторами и технологами в качестве образцов, дающих представление о виде поверхности, и на ощупь, которые дает тот или иной вид механической обработки.

Образец воспроизводит поверхность, полученную определенным способом обработки. Наиболее точно оцениваются поверхности деталей из материала аналогичного образцу и изготовленных тем же, что и образец, способом обработки.
