Нутромер индикаторный TGL 7483-1

TGL 7483-1

Нутромер индикаторный TGL 7483-1

Также этот прибор может называться: TGL-7483-1, TGL 7483 1, TGL74831, TGL-7483 1, тгл 7483-1, тгл 7483 1, тгл74831, тгл-7483-1, тгл-7483 1, тгл 7ч83-1, тгл 748з-1.

TGL 7483-1 нутромер индикаторный реализует относительный метод измерения. Данный прибор широко применяется для замеров внутренних размеров изделий.

Технические характеристики:

Измерительная вставка - TGL 7483-1.

Диапазон измерений - от 4 мм до 9,5 мм.

Цена деления - 0,001 мм.

Нутромеры TGL 7483-1 имеют срок сохраняемости - не менее 2 лет.

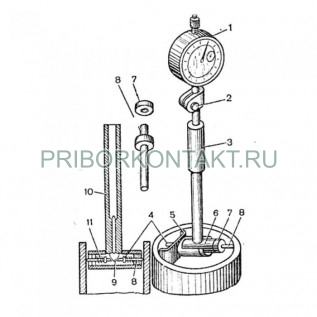

Устройство и принцип действия прибора на рис.1:

Рис.1

Основным элементом индикаторного нутромера TGL 7483-1 является направляющая втулка (3).В её верхней части закреплён винтом (2) часовой индикатор (1) - на нём отображается результат измерения. Внутри втулки располагается длинный стержень, соприкасающийся со стержнем меньшего размера (10). Короткий стержень упирается в грибок (9) тройника головки прибора (6). В тройнике расположен закреплённый гайкой (7) сменный измерительный стержень (8) и движок (4). Для установки головки индикатора в соответствии с диаметром измеряемого отверстия на тройнике имеется центрирующий мостик (5).
