ПК-2

Измерительный набор ПК-2 (ПК2; ПК 2)

Набор ПК-2 - набор принадлежностей к концевым мерам, предназначенный для закрепления в блоки плоскопараллельных концевых мер длины для обеспечения удобного пользования ими при измерении и при проведении точных разметочных работ.

Назначение - измерение наружных и внутренних размеров до 160мм.

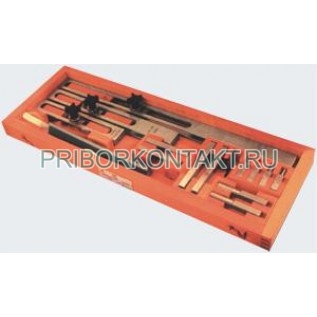

Все наборы поставляются в специальных футлярах. В состав набора ПК-2 входят:

- державка 80мм;

- державка 160мм;

- радиусные боковики высотой 2мм - 2шт;

- радиусные боковики высотой 5мм - 2шт;

- радиусные боковики высотой 10мм - 2шт;

- стабилизатор;

- вороток.

Для измерения подбираются концевые меры (в сумме дающие необходимый размер), державка ПК-2 соответствующего размера и боковики. Концевые меры притираются в блок, по концам блока расположены боковики. Полученный блок с боковиками вставляют в державку.

Стабилизатор набора ПК-2 устанавливается между блоком и прижимной планкой, надев пружинки стабилизатора на планку. С помощью гайки подводится зажимной узел вместе со стабилизатором к блоку так, чтобы нижняя колодка стабилизатора касалась боковика. Гайкой фиксируется зажимной узел, и винтом окончательно закрепляют весь блок, пользуясь воротком набора ПК-2.
