Принадлежности к концевым мерам длины (ГОСТ 4119–76)



Предназначены для закрепления в блоки концевых мер длины, что обеспечивает удобное пользование ими при измерении и при проведении точных разметочных работ.

Принадлежности к плоскопараллельным концевым мерам длины находят широкое и самое различное применение в измерительной практике. Ими пользуются для установки на размер и для проверки различного измерительного инструмента: регулируемых калибров, микрометрических и индикаторных нутромеров и т. п.

В измерительных наборах имеются боковики различных размеров, что позволяет производить наружные и внутренние измерения. Применение принадлежностей для контроля наружных и внутренних размеров изделий особенно рационально при изготовлении изделий высокой точности в условиях мелкосерийного производства. В этом случае принадлежности устанавливаются на номинальный и предельный размеры изделия. Пользуются ими как двухсторонними калибрами с проходной и непроходной сторонами.

Дополнительный разметочный набор применяется совместно с державками для производства особо точных разметочных работ.

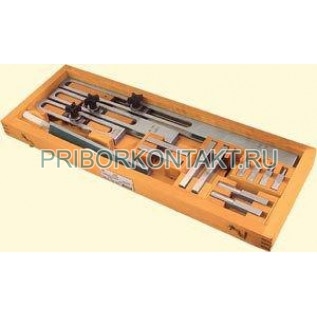

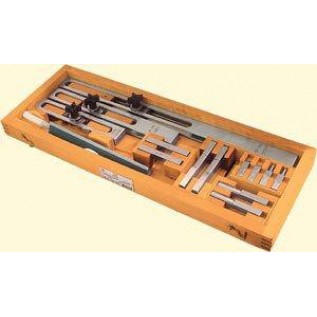

Принадлежности к плоскопараллельным концевым мерам длины поставляются в специальных футлярах следующими наборами:
набор стяжек ПК-0 для мер с отверстиями - для крепления концевых мер длины в блоки 320 - 1500 мм;
набор измерительный полный ПК-1 - для измерения наружных и внутренних размеров до 320 мм;
набор измерительный малый ПК-2 - для измерения наружных и внутренних размеров до 160 мм;
набор разметочный ПК-3 - для прецизионных разметочных работ совместно с полным или малым измерительными наборами.
Обозначение набора принадлежностей к ППКМД измерительного полного ПК-1 при заказе: Набор ПК-1 ГОСТ 4119-76.
