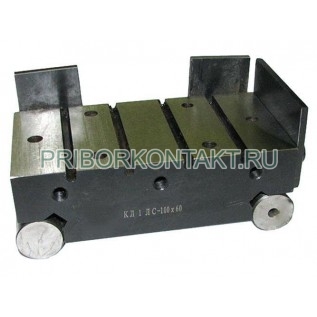

Линейка синусная ЛС-100х60

Также это изделие может называться: ЛС 100х60, ЛС100х60, ls-100x60, ls 100x60, ls100x60.

ЛС-100х60 линейка синусная без опорной плиты с одним наклоном, с двумя цилиндрическими роликами на концах предназначена для точного измерения углов наклона к горизонтальной плоскости и точной установки деталей под заданным углом. Линейки синусные служат для измерения углов косвенным тригонометрическим способом.

Технические характеристики ЛС-100х60:

Пределы измерения углов - от 0 до 45°.

Точность измерения - от ±6" до ±15".

Расстояние между осями роликов - 100 мм.

Ширина линейки - 60 мм.

Диаметр резьбы отверстий - М5.

Количество отверстий на рабочей поверхности - от 4 до 8.

Наибольшая величина контролируемых углов ЛС-100х60 - 60°.

Линейки синусные применяют также для установки заготовок лекальных деталей на определенный угол для обработки.

Тип линеек ЛС - без опорной плиты с одним наклоном.

Столик, ролики, опорные плиты и планки изготовлены из стали - ШХ15.

Твердость - не менее 61 HRC.

Параметр шероховатости рабочих поверхностей столика и опорной плиты - 0,08 мкм.

Условия эксплуатации ЛС-100х60:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +20° С - до 80%.

Предприятие-изготовитель предоставляет гарантию соответствия изделий линейки ЛС-100х60 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
