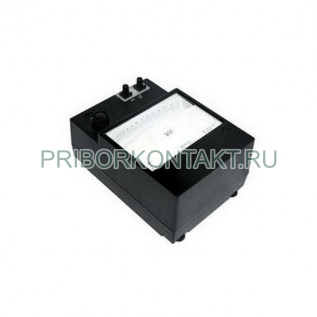

Вольтметр лабораторный С509

Вольтметр С509 (С 509, С-509, c509, c 509, c-509)

Вольтметр С509 – показывающий аналоговый вольтметр прямого преобразования для измерения напряжения постоянного тока и напряжения переменного тока в широком диапазоне частот. Прибор рассчитан как на эксплуатационные измерения, так и на применение в качестве образцового средства при поверке менее точных электроизмерительных приборов. Однодиапазонное исполнение с конечным значением диапазона 1 кВ (1000 В) и классом точности 0,5 делает С509 удобным для высоковольтных измерений в лаборатории и на стенде.

Назначение и применение

• Непосредственное измерение напряжения постоянного тока до 1 кВ.
• Измерение напряжения переменного тока при синусоидальной форме в нормальной и рабочей областях частот.
• Поверка и сравнение менее точных вольтметров (роль опорного прибора в измерительной цепи).
• Использование в метрологических, поверочных и испытательных работах, где требуется класс точности 0,5.

Исполнения и условия эксплуатации

• С509 - умеренный климат, закрытые сухие отапливаемые помещения: температура 10-35 °С, относительная влажность до 80% при 25 °С.
• С509-04.1 - сухой и влажный тропический климат, закрытые помещения с кондиционированным или частично кондиционированным воздухом: температура 1-45 °С, относительная влажность до 80% при 25 °С.

Функции и особенности

• Прямое преобразование - стабильные показания на постоянном токе и в нормальной области частот.
• Однодиапазонная шкала на 1 кВ - быстрое считывание без пересчета коэффициентов.
• Низкая утечка по входу на постоянном токе - входное сопротивление не менее 10¹¹ Ом в нормальных условиях применения.
• Работа в расширенном диапазоне частот вплоть до 5 МГц с нормированными пределами погрешности.
• Световой указатель с питанием от сети через комплектный трансформатор или от источника 4±0,4 В (AC/DC).

Технические характеристики С509

Частотные параметры (однодиапазонное исполнение)

Электромеханические параметры

Питание светового указателя

• От сети переменного тока 220±22 В, 50-60 Гц через трансформатор (поставляется в комплекте с С509).
• Либо от источника переменного или постоянного тока 4±0,4 В.

Конструкция и эксплуатация

С509 рассчитан на продолжительную непрерывную работу после выхода на режим: при соблюдении условий окружающей среды класс точности 0,5 сохраняется в течение любого времени непрерывной работы. Перед ответственными измерениями требуется предварительный прогрев под номинальной нагрузкой не более 15 минут. При работе на ВЧ следует учитывать нормирование дополнительных погрешностей: в области частот свыше 3 до 5 МГц допускаемая погрешность задается несимметричными пределами (-0,5; +1,5)%.

Габариты и масса

Преимущества

• Класс точности 0,5 - подходит для поверки менее точных приборов и измерений повышенной достоверности.
• Измерение DC и AC в широком диапазоне частот - нормальная область до 1,5·10⁶ Гц, рабочая область до 3·10⁶ Гц, применение до 5 МГц.
• Очень высокое входное сопротивление на постоянном токе - не менее 10¹¹ Ом.
• Нормированная дополнительная погрешность по частоте и температуре - прогнозируемая метрология в реальных условиях.
• Два климатических исполнения - для умеренного климата и тропиков (С509-04.1).
