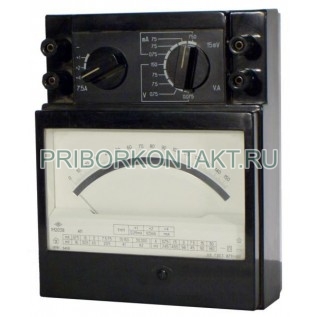

Вольтамперметр лабораторный М2038

Вольтамперметр М2038 (М 2038, М-2038, m2038, m 2038, m-2038)

Вольтамперметр М2038 – универсальный прибор для измерения тока и напряжения в цепях постоянного тока. Конструкция рассчитана на работу в лабораторных и эксплуатационных условиях, где важны стабильная точность и быстрое установление показаний.

Назначение и применение

• измерение постоянного тока в цепях питания, управления и автоматики
• контроль постоянного напряжения в узлах аппаратуры и на выходах источников
• наладка и диагностика оборудования, проверка режимов работы элементов и блоков
• оперативный контроль параметров при испытаниях и регламентных работах

Функции и особенности

• измерение тока и напряжения постоянного тока одним прибором
• переключение диапазонов с использованием переключателя кратности (Х1/Х2/Х4) и выбора диапазона
• нормированная основная погрешность ±0,5% на всех диапазонах измерений
• быстрое установление показаний - не более 4 с
• электрическая прочность изоляции - испытательное напряжение 2 кВ

Технические характеристики

Диапазоны измерений и эксплуатационные параметры

Конечные значения диапазонов измерений, падение напряжения (мВ, не более) и ток полного отклонения (мА) задаются таблицей прибора и зависят от выбранного режима и положения переключателей. Для удобства работы диапазоны организованы ступенчато с коэффициентами кратности Х1, Х2 и Х4.

• диапазоны тока: от 0,75 мА до 3000 мА, а также амперные пределы 7,5 А - 15 А - 30 А
• диапазоны напряжения: от 15 мВ до 600 В (ступени с кратностью Х1/Х2/Х4)
• падение напряжения на токовых диапазонах (мВ, не более): 20/40/80; 25/50/100; 30/60/120; 75/150/300 (в зависимости от выбранного предела)
• ток полного отклонения (мА) для вольтметровых диапазонов: 0,25/0,5/1 (в зависимости от выбранного предела и кратности)

Конструкция и эксплуатация

Прибор рассчитан на использование при температуре окружающего воздуха от +10 до +35°C и относительной влажности до 80% при +25°C. Перед измерениями выбирают вид измерения (ток или напряжение), затем устанавливают требуемый предел переключателем диапазонов и при необходимости используют кратность Х1/Х2/Х4. Для сохранения точности рекомендуется начинать измерение с более высокого предела и переходить к меньшему.

Преимущества

• универсальность - измерение постоянного тока и напряжения одним прибором
• точность по всему набору диапазонов - ±0,5%
• быстрое установление показаний - до 4 с
• высокая электрическая прочность изоляции - 2 кВ
• удобная ступенчатая система диапазонов с кратностью Х1/Х2/Х4
